Realizado em Tereseina/PI, de 11 a 13 de Setembro de 2019.
ISBN 978-85-85905-26-2
TÍTULO: Síntese e caracterização estrutural, morfológica e óptica de cristais de α-Ag2WO4
AUTORES: Pereira dos Santos, G. (IFPI/UFPI) ; Eduardo da Luz Júnior, G. (UESPI)
RESUMO: A literatura reporta várias rotas sintéticas para obtenção de cristais de
tungstato de prata. Visando contribuir com esta área, este trabalho mostra o
método de síntese por coprecipitação, em condições ambientais e na ausência
de estabilizante, para obtenção α-Ag2WO4. As propriedades deste material
foram caracterizadas por espectroscopia vibracional na região do
infravermelho, microscopia eletrônica de varredura e espectroscopia por
reflexão difusa na região do visível. A imagem MEV mostra cristais de α-
Ag2WO4 em um sistema polidisperso. O espectro de FTIR exibe modos
vibracionais ativos na região entre 400 a 4000 cm-1. O gap óptico no valor
de 3,33 eV do material foi obtido empregando o tratamento dos espectros, na
região Uv-vis, usando o método proposto por Kubelka e Munk.
PALAVRAS CHAVES: Tungstato de prata; Cristais de α-Ag2WO4; Método de coprecipitação
INTRODUÇÃO: Atualmente, a literatura reporta estudos envolvendo óxidos à base de prata
em fotocatálise[1][2], eletrocatálise[3] e tratamento de água contaminada
por corantes orgânicos[4], além disso, esses compostos são empregados como
catalisadores heterogêneos[5]. Dentre esses óxidos, destaca-se o tungstato
de prata (Ag2WO4) por apresentar boa atividade antimicrobiana[6],
propriedades ópticas e elétricas excelentes[7].
O Ag2WO4 exibe três estruturas diferentes: α-orthorhombica com grupo
espacial Pn2n, β-hexagonal e γ-cúbica[8]. Entre estas estruturas, o α-Ag2WO4
é o mais atraente, devido às suas propriedades estruturais e por ser
termodinamicamente o mais estável. Além disso, o composto apresenta uma
estrutura tridimensional complexa que, em nível atômico, envolve estruturas
octaédricas (WO6 e AgO6), bipirâmide pentagonal (AgO7), tetraédricos (AgO4)
e angulares (AgO2) que atuam como unidades construtoras de Ag2WO4.
Sabe-se que os cristais de α-Ag2WO4 podem ser preparados por diferentes
métodos de sínteses, como: precipitação química, sonoquímico e micro-ondas
hidrotermal assistido[9]. Para cada tipo de síntese, diferentes propriedades
ópticas, morfologias e a presença de defeitos cristalinos na estrutura do
composto, são nitidamente distintos[10].
Nesse sentido, considerando o grande range de aplicação e as propriedades do
α-Ag2WO4, é de fundamental importância uma investigação detalhada desse
material obtido pelo método de coprecipitação nas condições ambientais, na
ausência de estabilizante, diferentemente de alguns métodos apresentados na
literatura[6]. Assim, este trabalho mostra a investigação morfológica e
estrutural de cristais de tungstato de prata sem a presença de agregados.
MATERIAL E MÉTODOS: Os cristais de α-Ag2WO4 foram sintetizados pelo método de coprecipitação[6]
[11-13]. Esse método apresenta vantagens, em relação aos outros procedimento
de síntese, devido ao seu baixo custo e à sua simplicidade[14]. Nesse
sentido, cristais de α-Ag2WO4 foram obtidos a partir da mistura das soluções
de Na2WO4 0,01 mol L-1 e de AgNO3 0,02 mol L-1, preparadas separadamente.
Durante o procedimento reacional, 100 mL da solução de Na2WO4 0,01 mol L-1
foram adicionados, gota a gota, a 100 mL da solução de AgNO3 0,02 mol L-1 e
mantido sob agitação magnética por 3 horas na temperatura de 25 ºC. Em
seguida, o precipitado formado foi lavado com água destilada por várias
vezes e depois seco numa estufa a 65°C por 10h e posteriormente,
caracterizado por Espectroscopia vibracional na região do infravermelho com
transformada de Fourrier, Microscopia eletrônica de varredura e
Espectroscopia por reflexão difusa UV/vis.
RESULTADOS E DISCUSSÃO: Para verificar a eficácia do processo de síntese, os cristais de α-Ag2WO4
foram analisados por espectroscopia vibracional de infravermelho com

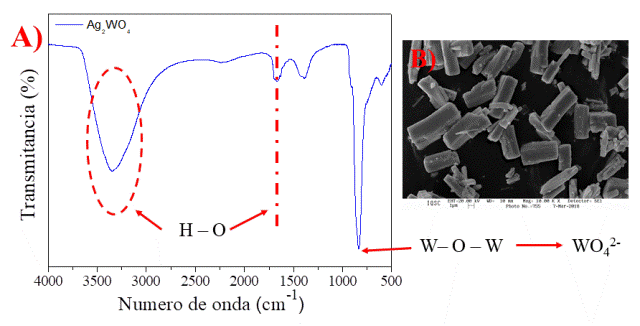

transformada de Fourier. O espectro de FTIR para o α-Ag2WO4 obtido na região
entre 400 e 4000 cm-1 é apresentado na Figura 1A. No qual, observou-se um
pico intenso em 836 cm-1 atribuído às vibrações de estiramento assimétricas
distorcidas dos clusters [WO6]. Além disso, verificou-se as bandas em 1664
cm-1 e 3448 cm-1, referentes ao estiramento O–H e a deformação angular H–O–H
na molécula de água, respectivamente. Kadam e colaboradores[15] também
observaram um pico em 867 cm-1 atribuída às vibrações de estiramento
assimétricas (O–W–O) distorcidas dos clusters [WO6]. Assim, os cristais de
α-Ag2WO4 obtidos experimentalmente corroboram os dados reportados na
literatura. Este material também foi caracterizado por microscopia
eletrônica de varredura (MEV).
A Figura 1B mostra a imagem obtida por MEV os cristais de α-Ag2WO4 obtido.
Observa-se nesta imagem que os cristais apresentam formas e tamanhos
bastante distintos. Dessa forma, o método de síntese empregado levou a
formação de um sistema bastante polidisperso, com cristais de tamanhos
variando entre 3 e 12 μm, conforme reportado na literatura para método

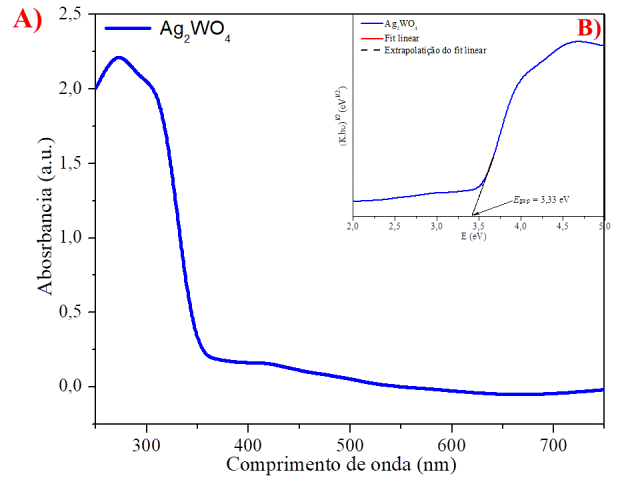

precipitação química[10][16]. A Figura 2A apresenta o espectro de UV-vis dos
cristais de α-Ag2WO4. De posse deste resultado, calculou-se o valor da
energia “da banda de gap óptico” do material, valor de 3,33 eV, determinado
pela extrapolação da reta (Figura 2B), empregando o tratamento dos
espectros, na região do UV-vis, com a equação de Kubelka e Munk[3][10][17].
Figura 1
A) Espectro de infravermelho; B) Imagem de
microscopia eletrônica de varredura dos
cristais α-Ag2WO4 obtidos pelo método de
coprecipitação a 25 ºC.
Figura 2
A) Espectros de absorção no UV-Vis; B) Band gap e
função de Kubelka-Munk dos cristais α-Ag2WO4
preparados pelo método de coprecipitação a 25 ºC.
CONCLUSÕES: A síntese pelo método de coprecipitação nas condições ambientais e na ausência
de estabilizante possibilitou a obtenção de cristais de α-Ag2WO4 em um sistema
polidisperso, conforme mostrado na imagem MEV. No espectro de FTIR foram
observados modos vibracionais, indicando que os cristais de α-Ag2WO4
apresentaram distorções dos clusters [WO6]. Também, foi determinado o valor do
Egap do material (Egap=3,33 eV) por meio do espectro de UV-vis. Portanto, a
abordagem apresentada é promissora para o fino controle de síntese pelo método
de coprecipitação para obtenção de cristais tungstato de prata.
AGRADECIMENTOS: Agradecemos as instituições de ensino IFPI, UFPI, UESPI e os laboratórios LAS,
LIMAV e Geratec.
REFERÊNCIAS BIBLIOGRÁFICA: [1] A. W. O. N, ‘Preparation and Photocatalytic Activity of an Inorganic – Organic Hybrid Photocatalyst ’, pp. 1683–1693, 2017.
[2] S. A., P. K.P., B. K.K., G. S., and T. Varghese, ‘Influence of electron beam irradiation on structural and optical properties of α-Ag2WO4 nanoparticles’, Micron, vol. 88, pp. 1–6, 2016.
[3] R. A. Roca et al., ‘Facet-dependent photocatalytic and antibacterial properties of α-Ag 2 WO 4 crystals: combining experimental data and theoretical insights’, Catal. Sci. Technol., vol. 5, no. 8, pp. 4091–4107, 2015.
[4] J. Zhu, H. Fan, J. Sun, and S. Ai, ‘Anion-exchange precipitation synthesis of a -Ag 2 WO 4 / Zn – Cr layered double hydroxides composite with enhanced visible-light-driven photocatalytic activity’, Sep. Purif. Technol., vol. 120, pp. 134–140, 2013.
[5] C. Wen, A. Yin, and W. Dai, ‘Applied Catalysis B : Environmental Recent advances in silver-based heterogeneous catalysts for green chemistry processes’, "Applied Catal. B, Environ., vol. 160–161, pp. 730–741, 2014.
[6] Q. P. Wang, X. X. Guo, W. H. Wu, and S. X. Liu, ‘Preparation of Fine Ag2WO4 Antibacterial Powders and Its Application in the Sanitary Ceramics’, Adv. Mater. Res., vol. 284–286, pp. 1321–1325, 2011.
[7] A. Sreedevi, K. P. Priyanka, S. R. Mary, E. M. Mohammed, and T. Varghese, ‘ Nanophase α -Silver Tungstate for Potential Applications in Light Emitting Diodes and Gate Dielectrics ’, Adv. Sci. Eng. Med., vol. 7, no. 6, pp. 498–505, 2015.
[8] D. P. Dutta, A. Singh, A. Ballal, and A. K. Tyagi, ‘High adsorption capacity for cationic dye removal and antibacterial properties of sonochemically synthesized Ag2WO4 nanorods’, Eur. J. Inorg. Chem., vol. 2014, no. 33, pp. 5724–5732, 2014.
[9] X. Y. Zhang, J. D. Wang, J. K. Liu, X. H. Yang, and Y. Lu, ‘Construction of silver tungstate multilevel sphere clusters by controlling the energy distribution on the crystal surface’, CrystEngComm, vol. 17, no. 5, pp. 1129–1138, 2015.
[10] L. S. Cavalcante et al., ‘Cluster coordination and photoluminescence properties of α-Ag 2WO 4 microcrystals’, Inorg. Chem., vol. 51, no. 20, pp. 10675–10687, 2012.
[11] H. He et al., ‘Synthesis and characterization of robust Ag2S/Ag2WO4 composite microrods with enhanced photocatalytic performance’, J. Mater. Res., vol. 31, no. 17, pp. 2598–2607, Sep. 2016.
[12] A. Sreedevi, K. P. Priyanka, K. K. Babitha, N. Aloysius Sabu, T. S. Anu, and T. Varghese, ‘Chemical synthesis, structural characterization and optical properties of nanophase α-Ag<inf>2</inf>WO<inf>4</inf>’, Indian J. Phys., vol. 89, no. 9, pp. 889–897, 2015.
[13] Z. Xu and J. S. Moore, ‘Synthesis and Characterization of Synthesis and Characterization of’, Angew. Chem. Int. Ed. Engl., vol. 32, no. 2, pp. 246–248, 1993.
[14] S. Muthamizh et al., ‘Silver tungstate nanoparticles: Characterization and electrochemical sensing property’, Int. J. ChemTech Res., vol. 6, no. 6 SPEC. ISS., pp. 3392–3394, 2014.
[15] S. K. Gupta, K. Sudarshan, P. S. Ghosh, S. Mukherjee, and R. M. Kadam, ‘Doping-Induced Room Temperature Stabilization of Metastable β-Ag 2 WO 4 and Origin of Visible Emission in α- And β-Ag 2 WO 4 : Low Temperature Photoluminescence Studies’, J. Phys. Chem. C, vol. 120, no. 13, pp. 7265–7276, 2016.
[16] H. He et al., ‘Sonochemical fabrication, characterization and enhanced photocatalytic performance of Ag2S/Ag2WO4 composite microrods’, Cuihua Xuebao/Chinese J. Catal., vol. 37, no. 11, pp. 1841–1850, 2016.
[17] R. Alvarez Roca, P. S. Lemos, J. Andrés, and E. Longo, ‘Formation of Ag nanoparticles on metastable β-Ag 2 WO 4 microcrystals induced by electron irradiation’, Chem. Phys. Lett., vol. 644, pp. 68–72, 2016.
