Realizado em Goiânia/GO, de 19 a 21 de Setembro de 2016.
ISBN: 978-85-85905-20-0
TÍTULO: Utilização de passivos ambientais como substrato para telhado verde
AUTORES: Canedo, A.C. (IFG) ; Salles, D.M. (IFG) ; Rios, F.P. (IFG) ; Milograna, J. (IFG)
RESUMO: O presente estudo utilizou um passivo ambiental (lodo de ETA) como substrato
para telhado verde, visando o amortecimento de cheias por medidas
alternativas. A parte experimental foi montada em fevereiro de 2015, nas
instalações do Instituto Federal de Goiás – IFG, situado em Goiânia. O
experimento foi composto por quatro canteiros, preparados com a utilização
de materiais reutilizáveis utilizando duas composições distintas de
substrato, sendo eles: (i) 100% de terra preta vegetal, (ii) 50% de terra
preta vegetal e 50% de lodo de Estação de Tratamento de Àgua (ETA); e duas
espécies distintas de plantas: Catharanthus roseus e Arachis repens. A saída
do dreno de cada canteiro foi conectada a bombonas, que serviram de
reservatórios para armazenamento da água pluvial escoada dos canteiros.
PALAVRAS CHAVES: Telhado verde; lodo de ETA; Passivo ambiental
INTRODUÇÃO: A dificuldade de vida no campo, incentivou o adensamento populacional nas
cidades e culminou com a impermeabilização de extensas áreas. O processo de
urbanização estimula danos expressivos ao sistema de drenagem e contribuiu
para o incremento do escoamento superficial (JUSTINO; PAULA; PAIVA, 2011).
Mendes et al. (2004) afirmam que a ocorrência de inundações mostra a
necessidade de reflexão sobre os processos históricos de expansão.
Para Baptista et al. (2005), as ideias clássicas acerca da drenagem urbana
priorizava o escoamento rápido da água para prevenir riscos à saúde pública.
No entanto, essa prática tende a amplificar os impactos da urbanização sobre
os processos hidrológicos, transferindo as inundações para a jusante e
aumentando a poluição dos corpos d’água (TOMINAGA, 2013; BAPTISTA et al.,
2005).
E a realização de uma drenagem eficiente constitui um desafio de busca
contínua por novas alternativas (TUCCI, 2005; MENDONÇA, 2009; TOMINAGA,
2013).
Küger e Dziedzic (2010), afirmam que a cobertura vegetal é um dos fatores
mais importantes no processo de geração do escoamento. Uma bacia com
cobertura vegetal terá picos de cheias reduzidos, assim como será menor o
volume de escoamento superficial.
Telhados verdes (green roofs) são sistemas construtivos que, de maneira
geral, possuem impermeabilização, substrato e vegetação e são sobrepostos em
coberturas planas ou inclinadas de edificações, com o objetivo de trazer
benefícios sócio-econômicos e ambientais (JOBIM, 2013). Para Silveira (2002)
a implantação do sistema de cobertura vegetal é uma adequação conveniente
nas áreas urbanas, pois, apenas agrega mais funções à estrutura já
existente. A cobertura vegetada é indicada como possível amortização dos
impactos nocivos da urbanização (BEECHAM e RAZZAGHMANESH, 2015).
MATERIAL E MÉTODOS: O aparato experimental foi montado na cidade de Goiânia-GO, e quatro
canteiros distribuidos sobre paletes de madeiras foram construídos sobre uma
estrutura metálica, onde, para fins de comparação, dois substratos foram
utilizados: a terra preta comum (TP), e uma mistura de terra preta com lodo
de ETA.
As espécies escolhidas para plantio foram a Boa Noite (Catharanthus roseus)
e a Grama Amendoim (Arachis repens). O objetivo foi avaliar qual combinação
apresentava a melhor capacidade de absorção de água da chuva, e então
identificar o arranjo substrato/planta que contribuísse com a redução dos
escoamentos de águas pluviais urbanas, podendo ser utilizado como uma medida
alternativa para o controle de inundações.
O monitoramento das precipitações pluviométricas, ocorrido no período de
fevereiro a abril de 2015, foi realizado por meio do uso do pluviógrafo,
modelo RG3-M, do fabricante ONSET, com precisão de 0,2mm, programado para
leituras automáticas em intervalos de um minuto. Os dados obtidos pelo
pluviógrafo foram convalidados com a estação meteorológica código OMM 83423
do Instituto Nacional de Meteorologia – INMET, localizada a aproximadamente
600 metros do experimento.
A medição da água pluvial infiltrada nos canteiros foi feita por meio da
diferença entre o volume precipitado (pluviógrafo) e a leitura do volume de
água escoada pelos canteiros e armazenada em cada bombona. Assim foi
possível mensurar a capacidade de infiltração e de escoamento de cada
canteiro, bem como identificar as diferenças promovidas pelas
características individuais de cada espécie de planta utilizada em conjunto
com cada tipo de substrato.
RESULTADOS E DISCUSSÃO: Em relação aos substratos sugeridos, percebe-se que a diferença entre eles
apresenta uma variação total menor que 10%. A deposição do lodo de ETA em
aterro nada contribui para um meio ambiente sustentável, enquanto uma
destinação como substrato de plantas, tanto em jardins, como em telhados
verdes, trará uma contribuição ao meio ambiente e uma destinação correta dos
dejetos. Portanto, é viável a utilização desse passivo ambiental para o
sistema proposto.
Os resultados mostraram que as duas espécies de plantas utilizadas neste
estudo podem ser indicadas para a composição de um telhado verde, pois as
suas contribuições no alívio do sistema de galerias pluviais são evidentes.
Deste modo, ao optar pela espécie menos eficiente, neste caso, o conjunto
grama amendoim (Arachis repens) com substrato lodo de ETA + terra preta, já
se alcançaria uma redução de cerca de 46% do volume de chuva a ser escoado.
Já a utilização de lodo de ETA + boa-noite (Catharanthus roseus), apresentou
um resultado mais favorável ainda, com índice de escoamento de 19%.

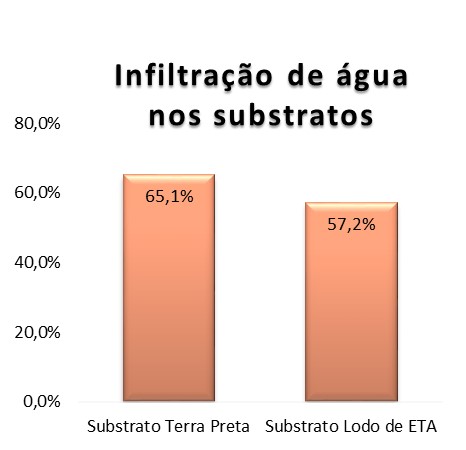

Figura 1
infiltração por substrato
CONCLUSÕES: Entre as formas de destinação final adequadas para o lodo de ETA, está a
utilização desse composto como substrato para telhados verdes. Os resultados
comprovaram a capacidade de absorção de água no telhado verde por um passivo
ambiental.
AGRADECIMENTOS:
REFERÊNCIAS BIBLIOGRÁFICA: BAPTISTA, M; NASCIMENTO, N.; BARRAUD, S. (2005). Técnicas Compensatórias em Drenagem Urbana. ABRH, Porto Alegre.266 p.
BEECHAM, S.; RAZZAGHMANESH, M. (2015). Water quality and quantity investigation of green roofs in a dry climate. Water Research nº 70 p. 370-384.
FIGUEIREDO NETO, A. (2011). Utilização de lodo de estação de tratamento de água na produção de mudas de árvores com ocorrência no cerrado. Dissertação, Universidade Federal de Goiás. Goiás, Disponível em: <https://repositorio.bc.ufg.br/tede/handle/tde/618>. Acesso em: 25 jan. 2015.
HAHN, A. V.; REZENDE, I A C.; NOSSA, V. (2010). O seguro ambiental como mecanismo de minimização do passivo ambiental das empresas. Revista Universo Contábil, ISSN 1809-3337, FURB, Blumenau, v. 6, n. 2, p.61-81. Disponível em: < https://proxy.furb.br › Capa › v. 6, n. 2 (2010) › Hahn. Acesso em: 01 mai. 2015.
HOLZ, J. e TASSI, R. (2007). Usando Estruturas de Drenagem não Convencionais em Grandes Áreas: O Caso do Loteamento Monte Bello. XVII Simpósio Brasileiro de Recursos Hídricos.
JOBIM, A. L. (2013). Diferentes tipos de telhados verdes no controle quantitativo da água pluvial. Dissertação. Universidade Federal de Santa Maria (UFSM, RS). Santa Maria, RS, Brasil.
JUSTINO, E. A.; PAULA, H. M.; PAIVA, E. C. R. (2011). Análise do efeito da impermeabilização dos solos urbanos na drenagem de água pluvial do município de Uberlândia-MG. Ed. UFG, Espaço em Revista, vol. 15 nº 1. Goiânia, 16- 38.
KRÜGER, Cláudio M.; DZIEDZIC, Maurício. Drenagem Urbana: Módulo 2. Curitiba: IMAP – Instituto Municipal de Administração Pública, 2010.
MENDES H. C.; Mendiondo, E.M.; (2004) Reflexões sobre Impactos das Inundações e Propostas de Políticas de Públicas Mitigadoras. São Carlos.
MENDONÇA, E. C. (2009). Metodologia para avaliação de desempenho de sistemas de drenagem urbana. Originalmente apresentada como dissertação de mestrado, Universidade de Brasília. Disponível em: <http://repositorio.unb.br/handle/10482/9097?mode=full>. Acesso em: 26 Abr. 2015.
NEITZKE, A. C. A.; GONÇALVES, G. P.; OLIVEIRA, R. M.; MACHADO, D. G.; GIBBON, A. R. O. (2015). Custos Ambientais: Um Estudo Exploratório em um Estaleiro da Região Sul do Brasil. GESTAO FINANÇAS E CONTABILIDADE. Disponível em: <http://www.revistas.uneb.br/index. php/financ/article/view/921>.Acesso em: 01 mai. 2015.
RIGHETTO. M. A., Programa em Pesquisa de Saneamento Básico (PROSAB). Manejo de Águas Pluviais Urbanas. Rio de Janeiro: ABES, 2009.
RODRIGUES, J. M., MACHADO, D. G.; CRUZ; A. P. C. (2011). Evidenciação de custos ambientais em empresas do segmento de adubos e fertilizantes. ISSN 1807-1821, UFSC, Revista Contemporânea de Contabilidade: Florianópolis, v.8, n°15, p. 63-86. Disponível em: <https://periodicos.ufsc.br/index.php/.../view/2175-8069.2011v8n15p63 Acesso em: 01 mai. 2015.
ROSSETI, K. A. C. (2013). Abordagens sistêmicas dos efeitos da implantação de telhados vegetados. Brazilian Geographical Journal: Geosciences and Humanities research medium, Ituiutaba, v. 4,n. 1, p. 55-77.
SALTZMAN, D. MARRIOTT, D.(2009). ECOROOF HANDBOOK. Portland, Environmental Services. Oregon, 28 p., Disponível em: < https://www.portlandoregon.gov/bes/article/259381>. Acesso em: 25 abr. 2015.
SILVA, N. C. (2011). Telhado verde: sistema construtivo de maior eficiência e menor impacto ambiental. Originalmente apresentada como monografia, Universidade Federal de Minas Gerais. Disponível em: < http://www.pos.demc.ufmg.br/2015/trabalhos/pg2/73.pdf >. Acesso em: 25 abr. 2015.
SILVEIRA, A. L. L. (2002) Curso de drenagem urbana: Aspectos de Gestão – Gestores Regionais de Recursos Hídricos. Porto Alegre: IPH/UFRGS.
SOARES, L. A. (2013). Utilização de resíduo de ETA no tratamento de efluente de lagoas de estabilização Dissertação. Goiânia. Disponível em: <https://repositorio.bc.ufg.br/tede/handle/tede/3233?locale=pt_BR>. Acesso em: 01 mai. 2015.
TASSI, R.; TASSINARI, L. C. S.; PICCILLI, D. G. A.; PERSCH, C. G. (2014). Telhado verde: uma alternativa sustentável para a gestão das águas pluviais. Ambiente construído. Porto Alegre, v. 14, n. 1, p. 139-154. Disponível em: <http://www.seer.ufrgs.br/ambienteconstruido/article/view/38866>. Acesso em: 26 Abr. 2015.
TOMINAGA, E. N. S. (2013). Urbanização e cheias: medidas de controle na fonte. Dissertação. Escola Politécnica da Universidade de São Paulo. São Paulo. Disponível em: <www.teses.usp.br/teses/disponiveis/3/3147/tde.../Dissert_Tominaga.pdf >. Acesso em: 30 Set. 2014.
TUCCI, C. E. M. (2005). Gestão de Águas Pluviais Urbanas – Ministério das Cidades – Global Water Partnership - Wolrd Bank – Unesco
