ÁREA
Química de Materiais
Autores
Oliveira, A.R. (UNIVERSIDADE DO ESTADO DO RIO GRANDE DO NORTE) ; Silva, R.M. (UNIVERSIDADE DO ESTADO DO RIO GRANDE DO NORTE) ; Araújo, M.C. (UNIVERSIDADE DO ESTADO DO RIO GRANDE DO NORTE) ; Santana, M.T. (UNIVERSIDADE DO ESTADO DO RIO GRANDE DO NORTE) ; Magalhães, K.F. (UNIVERSIDADE DO ESTADO DO RIO GRANDE DO NORTE) ; Castro, S.S.L. (UNIVERSIDADE DO ESTADO DO RIO GRANDE DO NORTE)
RESUMO
O vanadato de bismuto (BiVO4) foi sintetizado pelo método de síntese hidrotérmica. O material sintetizado foi caracterizado por difração de raios X (DRX), Espectroscopia no Infravermelho por transformada de Fourier (FTIR) e Espectroscopia de fluorescência de raios X por energia dispersiva (EDX). Obteve- se um rendimento de 92,65% em termos de massa, ademais a análise de EDX confirmam a presença de Bi e V no material, e as análises de FTIR mostraram os grupos funcionais desses elementos presentes na amostra por vibrações características, já os dados de DRX exibem picos estreitos e bem definidos, evidenciando a obtenção do BiVO4 monoclínico. Assim, conclui-se que o BiVO4 monoclínico pode ser produzido por métodos com baixo custo apresentando um elevado grau de pureza e cristalinidade.
Palavras Chaves
Síntese hidrotérmica; Vanadato de bismuto; Caracterização
Introdução
O vanadato de bismuto (BiVO4) é um material semicondutor do tipo n, de cor amarelada, que tem atraído grande interesse devido às suas características, como um band gap estreito, tornando-o eficiente na absorção de luz solar na região do espectro visível, resistência à corrosão, não toxicidade, baixo custo de produção e um excelente fotocatalisador na degradação de poluentes orgânicos sob luz visível (MANSHA et al., 2023). Esse semicondutor apresenta três estruturas cristalinas: a scheelita monoclínica (sm), zircão tetragonal (zt) e a scheelita tetragonal (st). Dentre essas estruturas, a scheelita monoclínica BiVO4, com um band gap de 2,4 eV, é a que apresenta alta atividade fotocatalítica sob irradiação de luz visível (TOKUNAGA; KATO; KUDO, 2001; LI; LIU; DUAN, 2009; CAI et al., 2023). O processo de síntese do BiVO4 pode influenciar nas características do material, afetando diversos fatores importantes, como o tamanho das nanopartículas, formas cristalinas, morfologia do material e a área de superfície específicas (CAI et al., 2023). Portanto, a rota de síntese do BiVO4 é fundamental para ajustar essas características e otimizar seu desempenho em aplicações fotocatalíticas na degradação de poluentes orgânicos. Vários estudos têm explorado os métodos de síntese do BiVO4, incluindo o método sonoquímico (LIU et al., 2010), síntese hidrotérmica (CAI et al., 2023; MANSHA et al., 2023), coprecipitação (JOSEPHINE et al., 2020), sol-gel (DEEBASREE; MAHESKUMAR; VIDHYA, 2018), síntese de combustão (PÉREZ et al., 2011; PHURUANGRAT et al., 2023), entre outros. Assim, a escolha adequada do método de síntese é crucial para garantir a obtenção do BiVO4 com características ideais para a aplicação fotocatalítica desejada. A síntese hidrotermal possui as vantagens de possibilitar o controle do tamanho e distribuição de partículas e a precipitação pode ser realizada a partir de uma solução saturada em apenas uma fase (ADÁN et al., 2015). Para mais a metodologia hidrotérmica é um processo que envolve uma solução passar por variações de pressão e temperatura modificando as reações químicas com duração de 24hs, bastante utilizada por indústrias e segmentos afins por ser um método simples, de baixo custo, rota objetiva na formação do BiVO4 não produz resíduos tóxicos para o meio ambiente e por esses motivos o método hidrotermal foi escolhido para ser utilizado neste trabalho. A caracterização do material foi realizada através das seguintes análises: Difração de Raios-X (DRX) para coletar dados sobre a estrutura, grau de cristalinidade e influência de íons na rede do BiVO4, foram realizadas medidas de difratometria; Espectroscopia no Infravermelho por transformada de Fourier (FTIR) que utiliza-se dois feixes de radiação eletromagnética e obtém um interferograma, através da mudança do caminho óptico entre os dois feixes um sinal é gerado, a distância do comprimento óptico pode ser convertida para o valor da frequência de radiação e vice-versa por meio de cálculos matemáticos, sua principal função é identificar grupos funcionais em amostras orgânicas ou inorgânicas, através dos valores peculiares de absorção de cada elemento (PAVIA et al., 2021) e Espectroscopia de fluorescência de raios-X por energia dispersiva (EDX) trata-se de uma técnica analítica nuclear, instrumental, multielementar e simultânea baseada na medição das intensidades de raios-X característicos emitidos pelos elementos que constituem a amostra a partir de excitação por meio de um feixe de raios-X (SANTOS et al., 2013), utilizada para a quantificação óxidos e metais presente no material sintetizado e qualificação do BiVO4. O objetivo deste trabalho é sintetizar e caracterizar o BiVO4 utilizando a síntese hidrotérmica.
Material e métodos
Os experimentos de síntese do BiVO4 foram conduzidos no Laboratório de Eletroquímica e Química Analítica (LEQA) do Departamento de Química da Universidade do Estado do Rio Grande do Norte (UERN). Os sais precursores utilizados foram o Bi(NO3)3.5H2O Vetec e o NH4VO3 Dinâmica. A síntese foi desenvolvida seguindo a metodologia proposta por Gomes (2020). Inicialmente, em um béquer de 50 mL, foram dissolvidos 4,270 g de Bi(NO3)3.5H2O em 11 mL de HNO3 (2 mol L-1), sendo denominada de solução SA. Em outro béquer de 50 mL, dissolveu-se 1,03 g de NH4VO3 em 19,8 mL de NaOH (2 mol L-1), e denominou-se de solução SB. Para dissolver os sais precursores, as soluções foram mantidas na lavadora ultra-sônica Plus 3LD por 3 min e posteriormente em agitação por 30 min a 25 °C. Após a agitação, adicionou-se a solução SA à solução SB, formando uma nova solução, denominada de solução ácida/base (SAB). A solução SAB foi mantida sob agitação por 2,5 horas, neste período com o pHmetro Digital TEC-2 mp o pH foi controlado em 5,5 aproximadamente, com a adição da solução de NaOH. Ao término do período de agitação, a solução SAB foi transferida para um copo de teflon, com capacidade volumétrica de 110 mL, em seguida o copo de teflon foi introduzido numa autoclave de aço e levado à estufa microprocessada esterilização e secagem bivolt 30l aço inox 430 para tratamento hidrotérmico. O sistema foi aquecido a uma taxa de 5 °C/min até 140 °C, onde permaneceu por 6 horas. Após esfriar, o produto foi lavado e centrifugado na Centrífuga Analógica até 4000 rpm, 12x15mL, 80-2B - Daiki, por duas vezes com álcool etílico. Logo após esta etapa, o pó obtido ficou repousando por 12 horas em capela e seco a 60 °C por 12 horas em estufa. Depois foi realizada as calcinações do material no Forno Mufla, Q318M - QUIMIS nas temperaturas de 200 e 400 °C por 2 horas. A caracterização do material foi realizada por meio de análises de Difração de Raios-X (DRX) que foi utilizado um difratômetro D2-PHASER da marca BRUKER, operando com radiação Cu K???? (λ=1.54 Å), com varreduras no intervalo de 3° a 70° e passo angular 0,02° na faixa 2θ. Os difratogramas foram comparados com fichas cristalográficas padrão JCPDS (Joint Committee on Powder Diffraction Standards) e Espectroscopia no Infravermelho por transformada de Fourier (FTIR), os espectros foram obtidos usando um equipamento Vertex 70 da BRUKER acoplado com dispositivo de Reflectância Total Atenuada, com resolução de 4 cm-1 e faixa de 500 a 4000 cm-1, ambas foram realizadas no Laboratório de Materiais Multifuncionais e Nanocompósitos (LAMMEN) da Escola de Ciências e Tecnologia da Universidade Federal do Rio Grande do Norte (ECT-UFRN). As análises de Espectroscopia de fluorescência de raios X por energia dispersiva (EDX) para resultado da composição elementar do BiVO4 sintetizado foi utilizado o equipamento EDX-700 da marca SHIMADZU realizado no Laboratório de Análises Magnética e Óptica (LAMOp) da Universidade do Estado do Rio Grande do Norte (UERN).
Resultado e discussão
De acordo com a literatura, a mistura do composto Bi(NO3)3.5H2O com HNO3 resulta
na formação de íons de Bi3+ por meio de dissolução (Eq. 1). Além disso, os íons
VO3- do composto NH4VO3 reagem com OH- formando íons na forma de VO43- e H+ (Eq.
2) (NAGABHUSHANA; NAGARAJU; CHANDRAPPA, 2013; DONG et al., 2016).
Bi(NO3)3.5H2O → Bi3+ + 3NO3- (Eq. 1)
VO3- + OH- → VO43- + H+ (Eq. 2)
Dessa forma, a equação que descreve a reação química responsável pela síntese do
BiVO4 pode ser expressa conforme a Equação 3. (NAGABHUSHANA; NAGARAJU;
CHANDRAPPA, 2013; DONG et al., 2016).
Bi3+ + VO43- → BiVO4 (Eq. 3)
Após a conclusão da síntese, a solução originou um precipitado de tonalidade
amarelada, com um rendimento de síntese de 92,65% em termos de massa. A análise
de EDX foi empregada para examinar a composição elementar fundamental da amostra
de BiVO4 sintetizada. Os resultados obtidos na análise de EDX confirmam a
presença de bismuto e vanádio no material. Além disso, a análise quantitativa
revela as proporções em % de cada elemento. Para as amostras, BiVO4; BiVO4
200°C; BiVO4 400°C são Bi = 77,3 e V = 19,7; Bi = 79,7 e V = 19,4; Bi = 78,2 e
V = 18,8, respectivamente.
A amostra do vanadato de bismuto foi submetida a análise de DRX com o intuito de
investigar os parâmetros estruturais e identificar a fase cristalina presente no

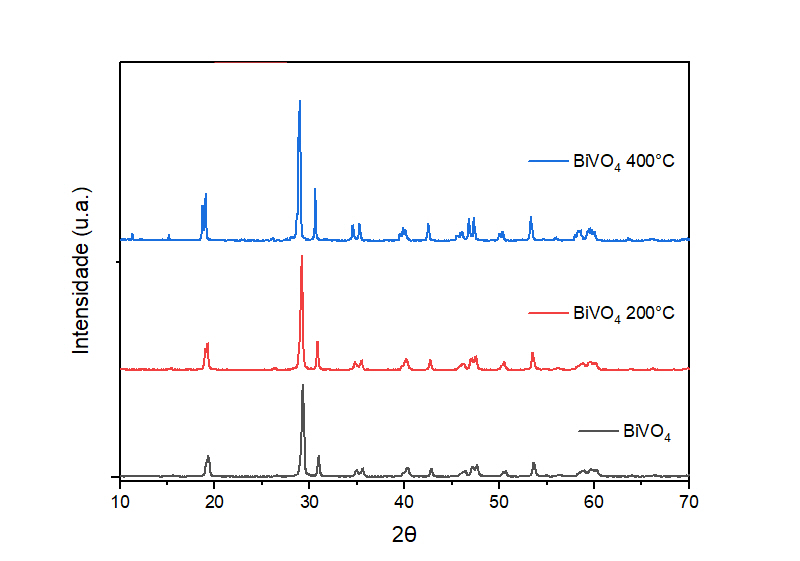

material. Na Figura 1, é possível observar que os difratogramas de raios-X das
amostras de BiVO4, calcinadas à 200 e 400 °C, estão coincidentes com os dados
padrão do BiVO4 monoclínico (JCPDS n° 14-0688). Esses dados exibem picos
estreitos e bem definidos, o que evidencia a obtenção do BiVO4 monoclínico com
elevado grau de pureza e cristalinidade (DONG et al., 2016).
Os picos divididos em 2θ de 15,20; 18,73; 19,06; 28,99; 30,60; 34,56; 35,27;
39,84; 42,52; 46,12; 46,77; 47,34; 50,35; 53,33; 55,95; 58,31 e 59,73, são
associados à reflexão do plano (002), (110), (011), (121), (040), (200), (002),
(211), (051), (213), (240), (042), (202), (161), (251), (-321) e (321),
respectivamente, correspondendo a fase scheelita monoclínica do BiVO4, as
posições dos picos de difração coincidem com aqueles presentes no cartão padrão
(JCPDS n° 14-0688) (DONG et al., 2016; JOSEPHINE et al., 2020; ZAN et al.,
2022).
A técnica de FTIR foi empregada para a identificação dos grupos funcionais

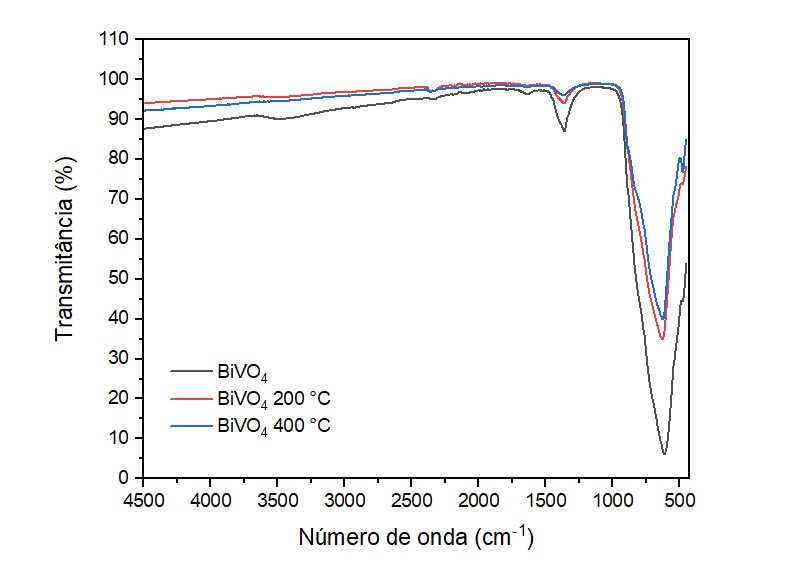

presentes na amostra de BiVO4 sintetizada (PHURUANGRAT et al., 2023). A Figura 2
mostra os espectros de FTIR das amostras BiVO4, e das amostras de BiVO4
calcinadas à 200 e 400 °C.
Nos espectros de FTIR, os picos observados em 3500 e 1630 cm-1 podem ser
atribuídos a vibrações de alongamento e flexão O–H, respectivamente,
correspondendo a água absorvida na superfície do material (LIU et al., 2015;
KHAN et al., 2017; MOUSAVI-KAMAZANI, 2019; PACKIARAJ et al., 2020; PHURUANGRAT
et al., 2023). Observa-se a diminuição dessa banda quando o material passa pelo
processo de calcinação com as temperaturas de 200 e 400 °C.
O pico amplo e forte na faixa de 830-730 cm-1 pode corresponder a vibrações
simétricas e assimétricas de V–O, sendo observados nas três amostras do BiVO4
(NAGABHUSHANA; NAGARAJU; CHANDRAPPA, 2013; MOUSAVI-KAMAZANI, 2019).
Com o aumento da temperatura de calcinação da amostra de BiVO4, torna-se
evidente a presença do pico em 474 cm-1 que corresponde a vibração de flexão
simétrica de O–V–O característica do íon VO43- (NAGABHUSHANA; NAGARAJU;
CHANDRAPPA, 2013; PHURUANGRAT et al., 2023).
Além disso, a banda presente em torno de 1357 cm-1 está associada a vibração
assimétrica Bi–O (KHAN et al., 2017), e a banda em 624 cm-1 corresponde a
vibração de flexão Bi–O (LIU et al., 2015).
Figura 1: Difratogramas de raios-X das amostras de \r\nBiVO4
Figura 2: Espectros de FTIR obtidos para as amostras \r\nde BiVO4 (sem calcinar, calcinada a 200 °C e \r\ncalcinada a 400 °C).
Conclusões
Utilizando um método de síntese hidrotérmica, foi possível produzir o composto BiVO4 na configuração monoclínica, com um rendimento de síntese que atingiu 92,65% em relação à massa. Através da análise por EDX, foi realizado um mapeamento da composição elementar da amostra de BiVO4, confirmando assim a presença dos elementos bismuto e vanádio no material em questão. Além disso, as investigações espectroscópicas por FTIR corroboraram a presença dos grupos funcionais contendo bismuto, vanádio e oxigênio na amostra. O estudo para compreender a estrutura do material formado, foram realizadas análises estruturais com base nos dados obtidos através da técnica de DRX. Os resultados destas análises indicam a formação da fase monoclínica do BiVO4 em todas as condições investigadas. Assim, conclui-se que o BiVO4 monoclínico pode ser produzido por métodos com baixo custo apresentando um elevado grau de pureza e cristalinidade. O próximo passo na pesquisa será a aplicação do BiVO4, concentrando-se na avaliação da eficácia fotocatalítica do material. Este composto é amplamente reconhecido como uma das opções mais promissoras no contexto da fotocatálise heterogênea, desempenhando um papel crucial, sobretudo no tratamento de águas residuais industriais.
Agradecimentos
Agradecemos ao Laboratório de Eletroquímica e Química Analítica (LEQA), o Laboratório de Análises Magnética e Óptica (LAMPOp), ambos da UERN e ao Laboratório de Materiais Multifuncionais e Nanocompósitos (LAMMEN) da ECT-UFRN.
Referências
ADÁN, C. et al. Photocatalytic activity of bismuth vanadates under UV-A and visible light irradiation: Inactivation of Escherichia coli vs oxidation of methanol. Catalysis Today, v. 240, p. 93-99, 2015.
CAI, H. et al. Facile Phase Control and Photocatalytic Performance of BiVO4 Crystals for Methylene Blue Degradation. International Journal of Environmental Research and Public Health, v. 20, n. 4, p. 3093, 2023.
DEEBASREE, J. P.; MAHESKUMAR, V.; VIDHYA, B. Investigation of the visible light photocatalytic activity of BiVO4 prepared by sol gel method assisted by ultrasonication. Ultrasonics sonochemistry, v. 45, p. 123-132, 2018.
DONG, P. et al. Template-free synthesis of monoclinic BiVO4 with porous structure and its high photocatalytic activity. Materials, v. 9, n. 8, p. 685, 2016.
GOMES, L. E. Estudo da deposição de Co e Pt/PtOx (x= 1, 2) em nanoflocos de ms-BiVO4 e investigação de suas propriedades fotocatalíticas. 2020. 106 f. Tese (Doutorado em Química) - Universidade Federal de Mato Grosso do Sul, Campo Grande, 2020.
JOSEPHINE, A. J. et al. Effect of pH on visible-light-driven photocatalytic degradation of facile synthesized bismuth vanadate nanoparticles. Materials Research Express, v. 7, n. 1, p. 015036, 2020.
KHAN, I. et al. Sonochemical assisted hydrothermal synthesis of pseudo-flower shaped Bismuth vanadate (BiVO4) and their solar-driven water splitting application. Ultrasonics Sonochemistry, v. 36, p. 386–392, 2017.
LI H.; LIU G.; DUAN X. Monoclinic BiVO4 with regular morphologies: hydrothermal synthesis, characterization and photocatalytic properties. Materials Chemistry and Physics, v. 115, n. 1, p. 9–13, 2009.
LIU, W. et al. Solvothermal synthesis of nanostructured BiVO4 with highly exposed (0 1 0) facets and enhanced sunlight-driven photocatalytic properties. Applied Surface Science, v. 357, p. 1053–1063, 2015.
MANSHA, Muhammad Salim et al. Facile hydrothermal synthesis of BiVO4 nanomaterials for degradation of industrial waste. Heliyon, v. 9, n. 5, 2023.
MOUSAVI-KAMAZANI, Mehdi. Facile hydrothermal synthesis of egg-like BiVO4 nanostructures for photocatalytic desulfurization of thiophene under visible light irradiation. Journal of Materials Science: Materials in Electronics, v. 30, p. 17735-17740, 2019.
NAGABHUSHANA, G. P.; NAGARAJU, G.; CHANDRAPPA, G. T. Synthesis of bismuth vanadate: its application in H2 evolution and sunlight-driven photodegradation. Journal of Materials Chemistry A, v. 1, n. 2, p. 388-394, 2013.
PACKIARAJ, R. et al. Structural, morphological and electrochemical studies of nanostructured BiVO4 for supercapacitor application. Materials Science in Semiconductor Processing, v. 115, p. 105-122, 2020.
PAVIA, D. L. et al. Introdução a Espectroscopia. 2. ed., São Paulo: Cengage Learning, 2021.
PÉREZ, U. M. G. et al. Photocatalytic activity of BiVO4 nanospheres obtained by solution combustion synthesis using sodium carboxymethylcellulose. Journal of Molecular Catalysis A: Chemical, v. 335, n. 1-2, p. 169-175, 2011.
PHURUANGRAT, Anukorn et al. Characterization and photocatalytic properties of BiVO4 synthesized by combustion method. Journal of Molecular Structure, v. 1274, p. 134420, 2023.
SANTOS, Elenir et al. Espectrometria de fluorescência de raios-X na determinação de espécies químicas. Enciclopédia biosfera, v. 9, n. 17, 2013.
TOKUNAGA S, KATO H, KUDO A. Selective preparation of monoclinic and tetragonal BiVO4 with scheelite structure and their photocatalytic properties. Chemistry of Materials, v. 13, n. 12, p. 4624–4628, 2001.
ZAN, G. et al. BiVO4 nanocoral superstructures and their excellent electrical/optical dual-functions. Journal of Alloys and Compounds, v. 852, p. 157035, 2021.
