Identificação de amostras via parâmetros acústicos: estudo do impacto do processamento de dados no cálculo da velocidade de propagação

Home
Trabalhos

A espectroscopia acústica é uma técnica analítica não-destrutiva de caracterização de amostras com base no acompanhamento do ultrassom, onda mecânica de pressão, através de seu percurso por ela (CARVALHO, 2013). Com fundamentação teórica do sistema analisado, relaciona-se propriedades acústicas a propriedades macroscópicas de interesse (DUKHIN e GOETZ, 2001; MULLINS et al., 2007). As propriedades acústicas comumente exploradas são velocidade de propagação do ultrassom, atenuação (medida da energia perdida) e fase (BONACUCINA et al., 2016). No caso particular da identificação de composição seja de líquido puro ou mistura, é comum a comparação de medidas desconhecidas com uma ou mais curvas de calibração (URICK, 1947; FIGUEIREDO, ALVARENGA e COSTA-FÉLIX, 2017; HIGUTI, FURUKAWA E ADAMOWSKI et al., 2000; KLEIS E SANCHEZ, 1990; HIGUTI et al., 1999). Dentre seus principais benefícios estão a possibilidade de ser não invasiva (ADAMOWSKI et al., 2000), facilitando aplicações em linha e em ambientes hostis (SCHABRON et al., 2006), portabilidade (CHAN e PERLAS, 2011), rapidez, segurança, não necessidade de diluição (BONACUCINA et al., 2016) e não subjetividade (MEHL, 2009). Cabe notar que no processamento de dados digitais, incertezas são introduzidas. Além disto a literatura não é conclusiva quanto ao método de processamento mais adequado (JACOVITTI e SCARANO, 1993). Diferentes processamentos são passiveis de uso e de fato utilizados, como mostrou Alves (2021). Neste trabalho, será investigada a identificação de líquidos puros usando a velocidade de propagação de grupo do ultrassom. Dados experimentais de duas substâncias puras, água Milli-Q e n-decano, serão processados, por diferentes técnicas. Serão calculados atrasos temporais entre os pulsos, que são a base do cálculo da velocidade em montagens experimentais de distância conhecida, como a usada no presente estudo. Os atrasos serão comparados para encontrar a máxima diferença decorrente das diferentes técnicas de processamento de sinais empregadas. A partir da máxima diferença, será estimado o máximo erro em cenários de variados sistemas experimentais. Dados da velocidade do ultrassom para os mesmos líquidos puros são reunidos a partir da literatura nas seguintes condições: pressão atmosférica e temperatura na faixa entre 10 e 40 ºC. Estes dados serão usados como parâmetro para avaliar os possíveis impactos do processamento de sinais na correta identificação das amostras. Água foi selecionada por ser uma referência padrão em medidas acústicas (LUBBERS e GRAAFF, 1998) enquanto n- decano por ser usado para representar fração de petróleo (PAREDES et al., 2012; NASCIMENTO, PAREDES e PESSOA, 2016).

Foram realizados experimentos com uma célula ultrassônica operando de forma pulsada com a técnica pulso-eco, em que o ultrassom percorre ao menos duas vezes a amostra (percurso acústico=6,7 milímetros) entre sua emissão e recepção (ALVES, 2021). O aparato experimental é o mesmo utilizado e descrito em Carvalho (2013). A célula de medida possui um receptor de ultrassom de diâmetro maior que o emissor não sendo preciso corrigir efeitos de difração (ADAMOWSKI et al., 1995). Dois emissores foram utilizados, possuindo frequências nominais de 2,25 MHz e 5,00 MHz. As amostras avaliadas foram água Milli-Q e n-decano. Os experimentos foram realizados a temperatura e pressão ambiente e os atrasos temporais calculados com métodos ou combinação de métodos descritos na literatura. Foram testados três classes de métodos; (i) detecção de nível, que utilizam parte do sinal como referência: cruzamento com limiar, cruzamento com zero, máximo de amplitudes e máximo de envoltória (ADAMOWSKI et al., 2000); (ii) métodos com base em correlação cruzada aplicados tanto diretamente nos pulsos medidos (JACOVITTI e SCARANO, 1993) quanto em seus envelopes (VASTERLING et al., 2017; MIZUNO e IDE, 2019) e (iii) funções de diferenças quadráticas mínimas e de diferença média de módulos, que avaliam somatórios no sinal e, por isso, são computacionalmente mais rápidos (JACOVITTI e SCARANO, 1993). Para melhorar a resolução dos métodos discretos, também foram testadas nos métodos de correlação cruzada interpolações parabólica (BOUCHER e HASSAB,1981), com cosseno (COSTA-JÚNIOR et al., 2018) e com transformada de Hilbert (ADAMOWSKI et al., 2000; CABOT, 1981) no entorno do atraso temporal apontado pelo método discreto (CÉSPEDES et al., 1995) funcionando, assim, como uma correção (BOUCHER e HASSAB,1981). O interesse principal ao avaliar os métodos foi observar a maior diferença entre os atrasos temporais apontados. Essa foi utilizada para avaliar quais os máximos erros na velocidade seriam obtidos. Assume-se que um dos extremos é o valor correto e a diferença entre extremos seria o máximo erro observado no conjunto. Intercalando-se o extremo de referência, erros de sobrestimação ou subestimação são avaliados. Os erros são contextualizados ao se analisarem velocidades de propagação reportadas para os mesmos líquidos, à pressão atmosférica e em função da temperatura na faixa de temperatura entre 10 e 40 ºC. Os dados utilizados estão disponíveis em Alves (2021) que foram obtidos a partir de pesquisa na literatura.

Tanto para água quanto para n-decano, as maiores diferenças entre extremos na determinação da diferença temporal entre pulsos foram obtidas usando transdutor emissor de frequência nominal 5,00 MHz. Dentre as duas substâncias avaliadas, a maior diferença ocorreu com n-decano, em que a diferença máxima foi de 0,280 microssegundos. Para avaliar o possível impacto de tal valor na determinação de velocidades de propagação, foram construídos gráficos apresentados na Figura 1. O correto atraso temporal esperado entre pulsos foi calculado para os casos de 5, 50 ou 500 mm percorridos pelo sinal ultrassônico em amostras com velocidades de propagação de 1000 a 2000 m/s. Do correto valor, testou-se a hipótese da máxima diferença de tempo observada entre métodos para o experimento com n-decano na frequência 5 MHz se repetir. Em casos extremos, os atrasos temporais seriam sobrestimados ou subestimados em 0,280 microssegundos. A Figura 1 mostra os gráficos obtidos com erros reportados em m/s. Fica claro que quanto menor a correta velocidade e maior o percurso acústico da onda, menores os possíveis impactos estimados por processamentos diferentes. Isso pode ser entendido pelo menor impacto relativo haja vista que, nesses casos, o atraso temporal correto aumenta. Contudo, em alguns casos, seriam possíveis erros da ordem de 200 m/s A Figura 2 mostra dados da literatura para velocidade de propagação do ultrassom em água e n-decano na faixa de temperatura entre 10 e 40 ºC em pressão atmosférica. Verifica-se que tais erros não são aceitáveis pois podem representar grandes percentuais das medidas. Para fins de identificação de substâncias por medida da velocidade acústica, o limite de erro aceitável depende das amostras avaliadas. Para distinção apenas entre água e n-decano, como mostra a Figura 2, erros de alguns metros por segundo seriam aceitáveis. Se as velocidades nas substâncias a serem identificadas forem menores (e a literatura mostra que, de fato, podem ser), o limite de erro diminui. O mesmo acontece se desejável for a distinção por temperatura em que apenas erros de frações ou de poucos metros por segundo são aceitáveis. Fica claro o importante papel de um bom controle e medição de temperatura para medidas acuradas (TIAGO, 2018). É importante ainda destacar que os sistemas avaliados foram líquidos puros. Em misturas, as análises tendem a ser mais complexas. Isso ocorre pelas baixas diferenças que podem ocorrer na propriedade ao variar a composição ou por possíveis comportamentos não lineares. Por isso, é comum a utilização de mais de uma propriedade acústica para estudo de misturas (URICK, 1947; FIGUEIREDO, ALVARENGA e COSTA-FÉLIX, 2017; HIGUTI, FURUKAWA E ADAMOWSKI et al., 2000; KLEIS E SANCHEZ, 1990; HIGUTI et al., 1999). Quanto aos processamentos de dados, como não existe consenso na literatura sobre um método padrão (JACOVITTI e SCARANO, 1993), recomenda-se que os pesquisadores ao menos sejam claros ao detalhar qual método foi utilizado. Além disso, uma boa prática seria comparar resultados obtidos com aqueles reportados na literatura. Também é recomendado entender cada processamento e os avaliar à luz dos sinais que se deseja processar em especial nos casos de exploração de novas substâncias e novos usos do ultrassom.

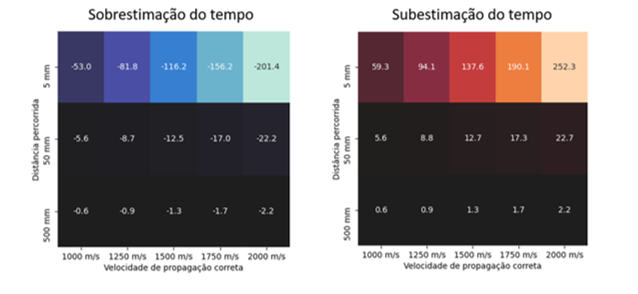

Figura 1.

Erro na velocidade, em m/s, resultante de sobrestimação e subestimação em 0,280 μs do atraso temporal entre pulsos. Elaboração própria.

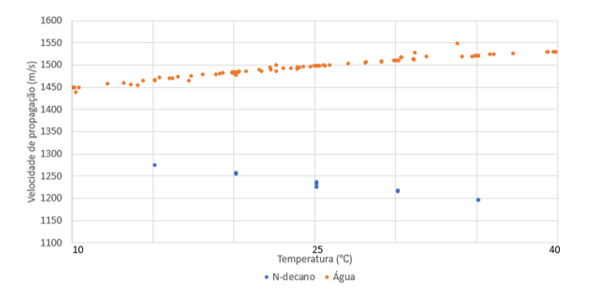

Figura 2.

Velocidades de propagação em função da temperatura para água e n-decano. Elaboração própria com dados da literatura reunidos em Alves (2021).

ADAMOWSKI, Julio C. et al. Ultrasonic measurement of density of liquids. The Journal of the Acoustical Society of America, v. 97, n. 1, p. 354-361, 1995. DOI: 10.1121/1.412320.
ADAMOWSKI, Julio Cezar et al. Sensores: Teoria e Aplicações. Laboratório de Sensores e Atuadores. Departamento de Engenharia e de Sistemas Mecânicos. Escola Politécnica da USP. 2000.
ALVES, Marcelo Ferreira de Souza. Análise crítica dos valores de propriedades acústicas e cálculos derivados: dispersão de dados na literatura e investigação de causas. 2021. Dissertação (Mestrado em Engenharia de Processos Químicos e Bioquímicos) - Escola de Química, Universidade Federal do Rio de Janeiro, Rio de Janeiro, 2021.
BONACUCINA, Giulia et al. Acoustic spectroscopy: a powerful analytical method for the pharmaceutical field?. International journal of pharmaceutics, v. 503, n. 1-2, p. 174-195, 2016. DOI: 10.1016/j.ijpharm.2016.03.009.
BOUCHER, R.; HASSAB, J. Analysis of discrete implementation of generalized cross correlator. IEEE Transactions on Acoustics, Speech, and Signal Processing, v. 29, n. 3, p. 609-611, 1981. DOI: 10.1109/TASSP.1981.1163623.
CABOT, Richard. A note on the application of the Hilbert transform to time delay estimation. IEEE Transactions on Acoustics, Speech, and Signal Processing, v. 29, n. 3, p. 607-609, 1981. DOI: 10.1109/TASSP.1981.1163564.
CARVALHO, Rogério Mesquita de Avaliação da Utilização da Espectroscopia Acústica na Analíse de Sistemas Multifásicos de Petróleo. 2013. Tese de Doutorado, UFRJ.
CÉSPEDES, I. et al. Methods for estimation of subsample time delays of digitized echo signals. Ultrasonic imaging, v. 17, n. 2, p. 142-171, 1995. DOI: 10.1006/uimg.1995.1007.
CHAN, Vincent; PERLAS, Anahi. Basics of ultrasound imaging. In: Atlas of ultrasoundguided procedures in interventional pain management. Springer, New York, NY, 2011. p. 13-19. DOI: 10.1007/978-1-4419-1681-5_2.
COSTA-JÚNIOR, José FS et al. Measuring uncertainty of ultrasonic longitudinal phase velocity estimation using different time-delay estimation methods based on cross-correlation: Computational simulation and experiments. Measurement, v. 122, p. 45-56, 2018. DOI: 10.1016/j.measurement.2018.01.073
DUKHIN, Andrei S.; GOETZ, Philip J. Acoustic and electroacoustic spectroscopy for characterizing concentrated dispersions and emulsions. Advances in colloid and interface science, v. 92, n. 1-3, p. 73-132, 2001. DOI: 10.1016/s0001- 8686(00)00035-x.
FIGUEIREDO, Monique K.-K.; ALVARENGA, André V.; COSTA-FÉLIX, Rodrigo PB. Ultrasonic attenuation and sound velocity assessment for mixtures of gasoline and organic compounds. Fuel, v. 191, p. 170-175, 2017. DOI: 10.1016/j.fuel.2016.11.076..
HIGUTI, R. T.; FURUKAWA, C. M.; ADAMOWSKI, Julio Cezar. Caracterización de emulsiones de agua y aceite por ultrasonidos. In: TECNIACÚSTICA, XXXI, 2000, Madrid. ISBN: 84-87985-03-3.
HIGUTI, RICARDO T. et al. Ultrasonic characterization of emulsions: milk and water in oil. In: 1999 IEEE Ultrasonics Symposium. Proceedings. International Symposium (Cat. No. 99CH37027). IEEE, 1999. p. 779-782. DOI: 10.1109/ULTSYM.1999.849514.
JACOVITTI, Giovanni; SCARANO, Gaetano. Discrete time techniques for time delay estimation. IEEE Transactions on signal processing, v. 41, n. 2, p. 525-533, 1993. DOI: 10.1109/78.193195
KINSLER, Lawrence E. et al. Fundamentals of acoustics. Estados Unidos: John wiley & sons, 2000. ISBN: 978-0-471-84789-2.
KLEIS, S. J.; SANCHEZ, L. A. Dependence of speed of sound on salinity and temperature in concentrated NaCl solutions. Solar Energy, v. 45, n. 4, p. 201-206, 1990. DOI: 10.1016/0038-092X(90)90087-S.
LEISURE, Robert G.; WILLIS, F. A. Resonant ultrasound spectroscopy. Journal of Physics: Condensed Matter, v. 9, n. 28, p. 6001, 1997. DOI: 10.1088/0953-8984/9/28/002
LUBBERS, J.; GRAAFF, R. A simple and accurate formula for the sound velocity in water. Ultrasound in medicine & biology, v. 24, n. 7, p. 1065-1068, 1998. DOI: 10.1016/s0301-5629(98)00091-x.
MEHL, A. Estudo do equilíbrio de fases de hidrocarbonetos e CO2 supercrítico. 2009. Tese de Doutorado, UFRJ.
MULLINS, Oliver C. et al. Asphaltenes, heavy oils, and petroleomics. Springer Science & Business Media, 2007. DOI: 10.1007/0-387-68903-6.
NASCIMENTO, Fábio P.; PAREDES, Márcio LL; Fernando LP. Speeds of Sound and Densities of Ternary and Quaternary Mixtures of Tetralin, Decalin, n-Decane, and n-Hexadecane: Experiments and Thermodynamic Modeling with PC-SAFT Equation of State. Journal of Chemical & Engineering Data, v. 61, n. 7, p. 2555-2564, 2016. DOI: 10.1021/acs.jced.6b00246.
PAREDES, M. L. L. et al. Densities, sound velocities, and refractive indexes of (tetralin+ n-decane) and thermodynamic modeling by Prigogine–Flory–Patterson model. The Journal of Chemical Thermodynamics, v. 45, n. 1, p. 35-42, 2012. DOI: 10.1016/j.jct.2011.09.001.
POVEY, Malcolm JW et al. The molecular basis for sound velocity in n-alkanes, 1-alcohols and dimethylsiloxanes. Physical Chemistry Chemical Physics, v. 5, n. 1, p. 73-78, 2003. DOI: 10.1039/B206425A.
TIAGO, Marcelo Moreira. Desenvolvimento de uma célula para medição de propriedades de líquidos por ultrassom com manipulação de amostras através de cubetas. Tese de Doutorado, Universidade Estadual Paulista. Ilha Solteira. 2018.
URICK, R. J. A sound velocity method for determining the compressibility of finely divided substances. Journal of Applied Physics, v. 18, n. 11, p. 983-987, 1947. DOI: 10.1063/1.1697584.
