Síntese pelo Método Gráfico e Análise dos Espectros Infravermelho (FT-IR) e Raman para o Composto de Coordenação Dietilditiocarbamato de Fe(II)


ÁREA

Físico-Química

Autores

Téllez Zepeda, C.A. (UNIVERSIDADE BRASIL) ; Pessoa, R.S. (UNIVERSIDADE BRASIL) ; Téllez Soto, C.A. (UNIVERSIDADE BRASIL) ; Costa Jr., A.C. (INSTITUTO FEDERAL DO RIO DE JANEIRO IFRJ) ; Versiane, O. (INSTITUTO FEDERAL DO RIO DE JANEIRO IFRJ)

RESUMO

Neste trabalho, realizamos a atribuição das bandas teóricas e experimentais para os espectros vibracionais infravermelho (FT-IR) e Raman do composto dietilditiocarbamato de Fe(II), [Fe(DDTC)2]. Realizamos a síntese do composto pelo método gráfico e obtivemos os espectros teóricos a partir da estrutura geométrica otimizada computacionalmente para o composto [Fe(DDTC) 2]. Os cálculos foram feitos de acordo com o nível de teoria da Teoria do Funcional de Densidade (DFT), com base no método do funcional híbrido B3LYP e conjunto de bases 6-311G(d, p). Os espectros foram interpretados empregando o método da segunda derivada e os resultados obtidos mostram concordância entre os espectros teóricos e experimentais.

Palavras Chaves

Ditiocarbamatos; Espectros Vibracionais; DFT

Introdução

A química dos ditiocarbamatos (DTCs) teve início nas primeiras décadas do século XX (AYODELE & AJIBADE, 2019). Desde então, tais complexos têm sido estudados por serem compostos organossulfurados mono-aniônicos capazes de formar complexos estáveis com elementos de transição (HOGARTH, 2012), o que possibilita o desenvolvimento de diversas aplicações. Por exemplo, DTCs de zinco têm sido utilizados como aceleradores no processo de vulcanização da borracha natural (ALAM et al, 2012) e DTCs de Ni(II), Cu(II) e Zn(II) têm sido investigados como inibidores de proteassoma em células de câncer de mama (CVEK et al, 2008). O grupo ditiocarbamato também bloqueia a atividade catalítica de células de diversos fungos, o que levou ao desenvolvimento de diversos fungicidas baseados em DTCs para aplicações agrícolas (SÁNCHEZ- CORTÉS et al, 1998) e estudos recentes de complexos metálicos de DTCs de Zn(II), Cd(II) e Hg(II) indicam que tais compostos, além de apresentarem atividade anticâncer, podem, ainda, ser precursores para a preparação de nanocristais semicondutores (ANDREW & AJIBADE, 2017). A variedade de aplicações em diversas áreas justifica a necessidade de empreender estudos estruturais de DTCs. Embora o presente trabalho, em particular, não tenha o propósito de discutir possíveis aplicações, nosso objetivo é estudar o composto de coordenação dietilditiocarbamato de Fe(II), [Fe(DDTC)2], para o qual ainda não há suficientes estudos estruturais e vibracionais, utilizando métodos espectroscópicos infravermelho (FT-IR) e Raman, de acordo com o nível de teoria da Teoria do Funcional de Densidade (DFT). O nível de teoria do DFT é justificado por apresentar resultados e performance melhores do que outros métodos de química quântica computacional, por exemplo Hartree-Fock e pós-Hartree-Fock (KOCH & HOLTHAUSEN, 2001). Utilizamos o funcional híbrido B3LYP com o conjunto de bases 6-311G(d, p), abordagem que já foi validada na literatura em diversos artigos de pesquisa publicados por alguns dos autores deste trabalho no estudo de outros compostos de coordenação DTCs estruturalmente semelhantes ao [Fe(DDTC)2]: [Co(DDTC)2] (NEVES et al, 2012), [Zn(DDTC)2] (COSTA et al, 2013), [Cu(DDTC)2] (COSTA et al, 2013b), [Cd(DDTC)2] (TÉLLEZ et al, 2015) e [Mn(DDTC) 2] (TÉLLEZ et al, 2016). Nesses trabalhos, os autores obtiveram resultados satisfatórios na comparação entre dados experimentais e teóricos referentes tanto às geometrias moleculares obtidas por difração de raios X para os compostos investigados, quanto para os números de onda vibracionais para esses compostos de coordenação. Justifica-se, portanto, nossa escolha do nível de teoria e do método para o presente estudo. O composto [Fe(DDTC)2] foi sintetizado por primeira vez por Ileperuma e Feltham em meados da década de 1970 e esses autores determinaram sua estrutura por difração de raios X (ILEPERUMA & FELTHAM, 1975). Para nosso trabalho, realizamos a síntese do [Fe(DDTC)2] utilizando o método gráfico (ROSSOTTI & ROSSOTTI, 1961 ; RINGBOM, 1979) e o sólido obtido, na forma de pó, foi submetido ao estudo espectroscópico vibracional. Os modos vibracionais normais obtidos por intermédio dos cálculos teóricos foram comparados com os espectros experimentais e concluímos que a concordância entre os dados sugere que a estrutura proposta para o composto está correta.

Material e métodos

A síntese do composto [Fe(DDTC)2] foi realizada pelo método gráfico (ROSSOTTI & ROSSOTTI, 1961 ; RINGBOM, 1979), utilizando os diagramas da variável principal (CABRAL, 2005) para a determinação das condições de síntese. Seguindo o protocolo do método, uma solução de 5 mmols de dietilditiocarbamato de sódio (Vetec) foi preparada em 50 mL de água deionizada, mantendo sob agitação por 20 minutos. A solução obtida apresentou pH3O+ de aproximadamente 10. O pH3O+ foi ajustado em torno de 6,5 por intermédio da adição de ácido sulfúrico diluído. A seguir, adicionou-se lentamente 5 mmols de sulfato de ferro (II), sempre mantendo o pH3O+ em torno de 6,5, tanto com adição de ácido sulfúrico, quanto com adição de hidróxido de sódio. Todo o processo da síntese do [Fe(DDTC)2] foi realizado com o auxílio de um potenciômetro Micronal B375 sob agitação constante, utilizando um agitador magnético em temperatura ambiente. Após mais 10 minutos de reação em agitação até a formação de um precipitado, o sólido obtido foi filtrado sob pressão reduzida e lavado com água deionizada três vezes. Após a filtragem, o sólido foi transferido para um dessecador a vácuo para mantê-lo seco, uma vez que a água altera sua caracterização. Para calcular os espectros teóricos do [Fe(DDTC)2], utilizamos a teoria do funcional de densidade (DFT) com a função de base correspondente ao método do funcional híbrido B3LYP, introduzido por Axel Becke nos parâmetros Lee-Yang-Parr (MARSMAN et al, 2008 ; LEE, 1988), com o conjunto de bases 6-311G(d, p). Realizamos os cálculos utilizando o software Gaussian 09W (GAUSSIAN, 2013) em um notebook Acer Aspire E5-573, Intel@ Core(TM) i5- 5200U (CPU de 2.20 GHz, dual-core), com 16 GB de memória RAM e sistema operacional Microsoft Windows 10 Pro. Os espectros infravermelhos, entre 4000 e 370 cm-1, foram obtidos em uma sala à temperatura ambiente mediante a colocação de uma quantidade mínima do pó cristalino de [Fe(DDTC)2] na janela de reflectância total atenuada (ATR), adequada para a análise de amostras sólidas. Utilizamos um espectrofotômetro Perkin-Elmer 400 FT-IR. Os espectros foram registrados com resolução de 4 cm-1, velocidade de registro de 0,2 cm-1s-1 e obtivemos 120 registros. Os espectros Raman da amostra sólida de [Fe(DDTC)2] foram obtidos em uma sala à temperatura ambiente utilizando um espectrofotômetro Bruker modelo RFS 100/S com laser Nd:YAG de 1064 nm como fonte de excitação. Os parâmetros de registro para os espectros Raman foram: 200 registros, ganho de sinal de 1, resolução espectral de 4 cm-1configuração de abertura de 7,0 mm e potência do laser de 500 mW.

Resultado e discussão

No que diz respeito à geometria proposta, ilustrada na Figura 1 (a), e à síntese do composto [Fe(DDTC)2] pelo método gráfico, também ilustrada na Figura 1 (b), os gráficos sobrepostos mostram que os limites de pH3O+ para a obtenção de concentrações significativas do ligante sem perda do metal devido à formação de hidróxido podem ser determinados de acordo com o intervalo indicado no gráfico. Acima do valor de pH = 7,0, ocorre deposição de hidróxido de Fe (II) juntamente com o composto [Fe(DDTC)2]. A geometria proposta para o composto [Fe(DDTC)2] foi obtida teoricamente utilizando o software Chemcraft (ANDRIENKO, 2019) e otimizada de acordo com o procedimento B3LYP/6-311G(d, p) da DFT. Tanto as distâncias interatômicas quanto os ângulos calculados por DFT concordam com os valores experimentais obtidos por difração de raios X por Ileperuma e Feltham, os autores que realizaram a síntese original do composto (ILEPERUMA & FELTHAM, 1975). A Tabela 1 (na Figura 1) apresenta as distâncias e ângulos interatômicos mais representativos para o composto. É pertinente notar que os dados experimentais foram obtidos por Ileperuma e Feltham (1975) a partir da estrutura cristalina sintetizada, enquanto nossos cálculos foram feitos sobre a molécula isolada. Os espectros infravermelho (FT-IR) e Raman experimentais são apresentados na Figura 2. Levando em consideração que o complexo obtido de Fe(II) com o ligante dietilditiocarbamato é um composto de coordenação, as bandas metal-ligante são as de maior interesse e destacamos, na Tabela 2 (na Figura 2), as principais atribuições Raman (R) e infravermelho (IR) calculadas e experimentais. A comparação entre os espectros experimentais (IR e Raman) com os calculados de acordo com o nível de teoria DFT pelo método B3LYP e conjunto de bases 6- 311G(d, p) apresentou erro padrão de 0,00203, coeficiente de correlação linear r de Pearson de 0,99988 e R-quadrado ajustado de 0,99975. Tais resultados indicam concordância significativa entre os espectros calculados e os experimentais, o que sugere que a estrutura geométrica proposta para o composto [Fe(DDTC)2] está correta e corresponde ao grupo pontual de simetria C1.

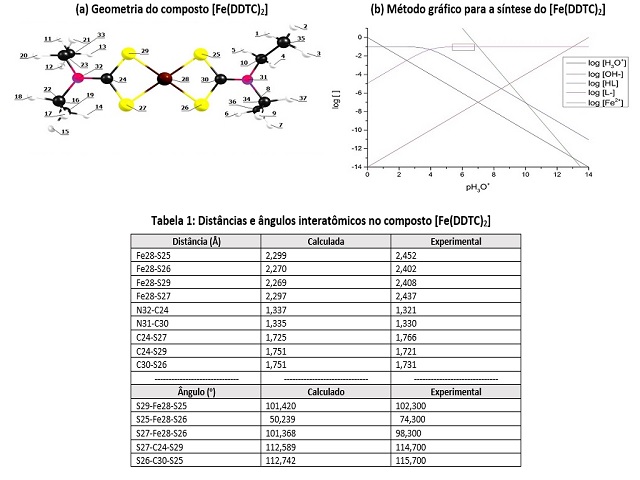

Figura 1

(a) Geometria proposta para o [Fe(DDTC)2], (b) Método gráfico para síntese do [Fe(DDTC)2] e Tabela 1 (distâncias e ângulos interatômicos)

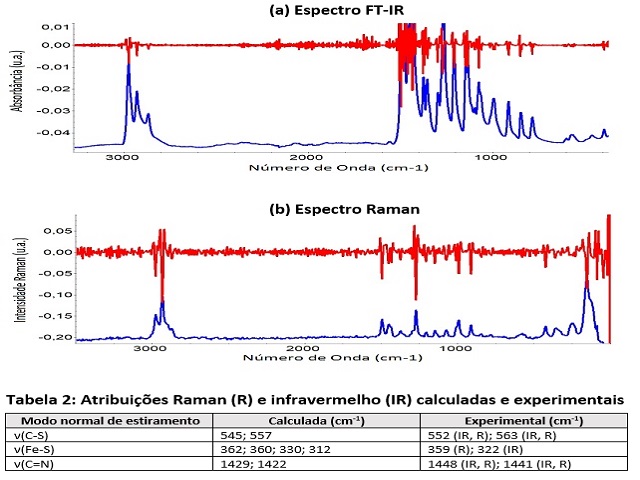

Figura 2

Espectros experimentais (azul) com as segundas derivadas (vermelho) para o composto [Fe(DDTC)2]. Tabela 2: atribuições vibracionais.

Conclusões

No presente trabalho, realizamos a síntese do composto de coordenação [Fe(DDTC)2] utilizando a rota de síntese orientada pelo método gráfico, o que possibilitou a determinação das condições ideais ao mesmo tempo em que proporcionou um panorama qualitativo e quantitativo dos fatores de condicionamento. Para a proposta estrutural otimizada do composto, empregamos o nível de teoria da DFT com o método de mecânica quântica computacional B3LYP e conjunto de bases 6-311G(d, p). A estrutura geométrica proposta foi confirmada pela correlação entre os dados calculados e os dados experimentais obtidos pelos autores que realizaram a síntese original do composto. Realizamos as atribuições vibracionais para todos os 3N-6 =105 modos normais, destacando entre eles os que caracterizam o esqueleto estrutural do composto, isto é, os estiramentos ν(C-S), ν(Fe-S) e ν(C=N). A análise espectral no infravermelho e Raman teve por objetivo identificar essas bandas. A comparação entre os dados espectroscópicos calculados por DFT e os dados experimentais, obtidos a partir do composto que sintetizamos de acordo com o método gráfico, mostram concordância significativa entre os espectros calculados e experimentais. Os resultados sugerem que a estrutura geométrica proposta otimizada para o composto [Fe(DDTC)2] está correta e a molécula apresenta grupo pontual de simetria C1.

Agradecimentos

O presente trabalho foi realizado com apoio da Coordenação de Aperfeiçoamento de Pessoal de Nível Superior - Brasil (CAPES).

Referências

ALAM, N.; MANDAL, S. K. & DEBNATH, S. C. Effect of Zinc Dithiocarbamates and Thiazole-Based Accelerators on the Vulcanization of Natural Rubber. Rubber Chemistry and Technology, v. 85, n. 1, p. 120-131, 2012.

ANDREW, F. P. & AJIBADE, P. A. Metal complexes of alkyl-aryl dithiocarbamates: Structural studies, anticancer potentials and applications as precursors for semiconductor nanocrystals. Journal of Molecular Structure, v. 1155, p. 843-855, 2017.

ANDRIENKO, G. A. Chemcraft Version 1.8 (build 595b), 2019.

AYODELE, T. O. & AJIBADE, P. A. Dithiocarbamates: Challenges, Control, and Approaches to Excellent Yield, Characterization, and Their Biological Applications. Bioinorganic Chemistry and Applications, v. 2019, ID 8260496, 2019.

CABRAL, O. V. Síntese e caracterização de compostos de aminoácidos com metais de transição empregando metodologia gráfica. 211 f. 2005. Tese de Doutorado, PUC-Rio, 2005.

COSTA, A.C.; ONDAR, G.F.; VERSIANE, O.; RAMOS, J.M.; SANTOS, T.G.; MARTIN, A.A.; RANIERO, L.; BUSSI, G.G.A. & TÉLLEZ SOTO, C.A. DFT: B3LYP/6-311G (d, p) vibrational analysis of bis-(diethyldithiocarbamate)zinc (II) and natural bond orbitals. Spectrochimica Acta Part A: Molecular and Biomolecular Spectroscopy, v. 105, p. 251-258, 2013.

COSTA, A.C.; RAMOS, J.M.; TÉLLEZ SOTO, C.A.; MARTIN, A.A.; RANIERO, L.; ONDAR, G.F.; VERSIANE, O. & MORAES, L.S. Fourier Transform Infrared and Raman spectra, DFT: B3LYP/6-311G(d, p) calculations and structural properties of bis(diethyldithiocarbamate)copper(II). Spectrochimica Acta Part A: Molecular and Biomolecular Spectroscopy, v. 105, p. 259-266, 2013b.

CVEK, B.; MILACIC, V.; TARABA, J. & DOU, Q. P. Ni(II), Cu(II), and Zn(II) diethyldithiocarbamate compounds show various activities against the proteasome in breast cancer cells. Journal of Medicinal Chemistry, v. 51, n. 20, p. 6256-6258, 2008.

GAUSSIAN 09, Revision D.01, M. J. Frisch, G. W. Trucks, H. B. Schlegel, G. E. Scuseria, M. A. Robb, J. R. Cheeseman, G. Scalmani, V. Barone, B. Mennucci, G. A. Petersson, H. Nakatsuji, M. Caricato, X. Li, H. P. Hratchian, A. F. Izmaylov, J. Bloino, G. Zheng, J. L. Sonnenberg, M. Hada, M. Ehara, K. Toyota, R. Fukuda, J. Hasegawa, M. Ishida, T. Nakajima, Y. Honda, O. Kitao, H. Nakai, T. Vreven, J. A. Montgomery, Jr., J. E. Peralta, F. Ogliaro, M. Bearpark, J. J. Heyd, E. Brothers, K. N. Kudin, V. N. Staroverov, T. Keith, R. Kobayashi, J. Normand, K. Raghavachari, A. Rendell, J. C. Burant, S. S. Iyengar, J. Tomasi, M. Cossi, N. Rega, J. M. Millam, M. Klene, J. E. Knox, J. B. Cross, V. Bakken, C. Adamo, J. Jaramillo, R. Gomperts, R. E. Stratmann, O. Yazyev, A. J. Austin, R. Cammi, C. Pomelli, J. W. Ochterski, R. L. Martin, K. Morokuma, V. G. Zakrzewski, G. A. Voth, P. Salvador, J. J. Dannenberg, S. Dapprich, A. D. Daniels, O. Farkas, J. B. Foresman, J. V. Ortiz, J. Cioslowski, and D. J. Fox, Gaussian, Inc., Wallingford CT, 2013.

HOGARTH, G. Metal-dithiocarbamate complexes: chemistry and biological activity. Mini-Reviews in Medicinal Chemistry, v. 12, n. 12, p. 1202-1215, 2012.

ILEPERUMA, O. A. & FELTHAM, R. D. Crystal and Molecular Structure of Iron(II) Dis(diethyldithiocarbamate). Inorganic Chemistry, v. 14, n. 12, p. 3042-3045, 1975.

KOCH, W. & HOLTHAUSEN, M. C. A Chemist's Guide to Density Functional Theory. Weinheim: Wiley, 2001.

LEE, C. ; YANG, W. & PARR, R. G. Development of the Colle-Salvetti correlation-energy formula into a functional of the electron density. Physical Review B, v. 37, n. 2, p. 785-789, 1988.

MARSMAN, M. ; PAIER, J. ; STROPPA, A. & KRESSE, G. Hybrid functionals applied to extended systems. Journal of Physics: Condensed Matter, v. 20, n. 6, 064201, 2008.

NEVES, A. P.; VARGAS, M. D.; TÉLLEZ SOTO, C. A.; RAMOS, J. M.; VISENTIN, L. do C.; PINHEIRO, C. B.; MANGRICH, A. S. & REZENDE, E. I. P. de. Novel zinc(II) and copper(II) complexes of a Mannich base derived from lawsone: Synthesis, single crystal X-ray analysis, ab initio density functional theory calculations and vibrational analysis. Spectrochimica Acta Part A: Molecular and Biomolecular Spectroscopy, v. 94, p. 152–163, 2012.

RINGBOM, A. Formacíon de complejos em química analítica. Editorial Alhambra, Madrid, 1979.

ROSSOTTI, F. J. C. & ROSSOTTI, H. The Determination of Stability Constants and Other Equilibrium Constants in Solution. New York: McGraw-Hill, 1961.

SÁNCHEZ-CORTÉS, S.; VASINA, M.; FRANCIOSO, O. & GARCÍA-RAMOS, J.V. Raman and surface-enhanced Raman spectroscopy of dithiocarbamate fungicides. Vibrational Spectroscopy, v. 17, n. 2, 133-144, 1998.

TÉLLEZ, C. A.; COSTA JR., A. C.; VERSIANE, O.; LEMMA, T.; MACHADO, N. C. F.; MONDRAGÓN, M. A. & MARTIN, A. A. Surface enhanced Raman scattering, natural bond orbitals and Mulliken atomic charge distribution in the normal modes of diethyldithiocarbamate cadmium (II) complex, [Cd(DDTC)2]. Spectrochimica Acta Part A: Molecular and Biomolecular Spectroscopy, vol. 146, p. 192-203, 2016.

TÉLLEZ, C. A.; COSTA JR., A; MONDRAGÓN, M. A.; FERREIRA, G. B.; VERSIANE, O.; RANGEL, J. L.; LIMA, G. M. & MARTIN, A. A. Molecular structure, natural bond analysis, vibrational and electronic spectra, surface enhanced Raman scattering and Mulliken atomic charges of the normal modes of [Mn(DDTC)2] complex. Spectrochimica Acta Part A: Molecular and Biomolecular Spectroscopy, vol. 169, p. 95-107, 2016.
