ISBN 978-85-85905-15-6
Área
Materiais
Autores
Vieira, T.S. (UFPI) ; Brito, C. (UFPI) ; Vieira, E. (UFPI) ; Silva, M. (UFPI) ; Júnior, L.S. (UFPI) ; Filho, E.S. (UFPI)
Resumo
A síntese da HAp e dopada com 2,5% de [Sr][/2+] e [Ce][/3+] foi feita através do método da co-precipitação. A confirmação das fases foi através da DRX. O teste da atividade antibacteriana foi realizado por contato direto, através da contagem de unidade formadora de colônias. Os picos de DRX estão indexados de acordo com o cartão ICDD nº 09-0432, com a presença de picos difração bem definidos e intensos indicando a cristalinidade do material. Fases cristalinas intermediárias não foram observadas e a incorporação dos dopantes diminuiu o grau de cristalinidade em relação à HAp pura. A HAp pura não apresentou atividade antibacteriana. Para a bactéria gram-positiva, utilizando a HAp:Sr e HAp:Ce, o efeito inibitório foi de 55,7% e 54,9% e para a bactéria gram-negativa, foi de 19% e 6%.
Palavras chaves
dopagem; hidroxiapatita; antibacteriana
Introdução
A bioengenharia tecidual é a ciência na qual envolve as aplicações das engenharias e das ciências da saúde para assistir reparos dos tecidos no organismo humano (TABATA, 2009). Ela desenvolve biomateriais que podem ser utilizados para restauração do tecido comprometido como, por exemplo, o uso desses como enxertos ósseos (OLIVEIRA et al., 2010; KALAMBETTU et al., 2014). A hidroxiapatita de cálcio (HAp) (Ca10(PO4)6(OH)2, é o principal constituinte da fase mineral do tecido ósseo, pois possui elevada biocompatibilidade, bioatividade e habilidades de regeneração óssea (HAMERSCHMIDT, 2010; DOROZHKIN, 2009; OMELON et al., 2008). Pode ser aplicada nas cirurgias maxilofacial, pois como o passar dos dias, ocorre a formação da interface do tipo biomaterial/osso e a fixação permanente do osso. Porém, essas cirurgias apresentam problemas de infecções localizadas nessa interface e são de difíceis controle durante o período pós-operatório. Logo, os mecanismos de defesa devem ser reforçados através do uso de antibióticos por via oral (NAMBA et al., 2013; NAGANO et al., 2014). Às vezes, as doses dos antibióticos são elevadas e ineficazes devido a um aumento progressivo da resistência de certas bactérias aos antibióticos. Logo, procura-se novas soluções que permitam prevenir e combater de uma forma eficaz e menos agressiva ao paciente a infecção local. A utilização da HAp que possua além da biocompatibilidade, propriedades antibacterianas, torna-se uma estratégia eficaz para o combate in situ da infecção (NAMBA et al., 2013; NAGANO et al., 2014). Íons dopantes podem ser incorporados na estrutura da HAp por substituição dos íons [Ca][/2+] devido à similaridade do seus raios atômicos. O íon [Sr][/2+] e [Ce][/3+] fazem com que a HAp ganhe tais propriedades (FERRARIS et al., 2014)
Material e métodos
Para a síntese da HAp pura e dopada com 2,5% de [Sr][/2+] e [Ce][/3+] foi utilizada a rota sintética do método da co-precipitação. O biomaterial foi sintetizado a partir do hidróxido de cálcio (Ca(OH)2), do fosfato de amônio dibásico ((NH4)2HPO4) e os íons dopantes foram oriundos dos nitrato de Sr(NO3)2 e Ce(NO3)3. Os precursores (Ca e P) obedeceram a razão 1,67. Para a síntese da HAp pura, deixou-se sob agitação, em 50 mL de água deionizada, a massa contendo (Ca(OH)2). Posteriormente, ocorreu a adição do (NH4)2HPO4 dissolvido em 50 mL de água. Para a síntese da HAp dopada com 2,5% de [Sr] [/2+] e [Ce][/3+] (HAp:Sr e HAp:Ce), ocorreu a adição simultânea das massas estequiometricamente pesadas, dissolvidas em 50 mL de água, do (NH4)2HPO4 e dos dopantes. As sínteses ocorreram à temperatura ambiente, sob agitação, durante aproximadamente 3h, em pH básico. Os materiais foram centrifugados, lavados e o produto seco em estufa a 110 °C por 16h. Os pós foram caracterizados por DRX. O teste antibacteriano foi realizado por contato direto (CD), tendo como resultado a contagem de unidade formadora de colônias (UFC). O teste de CD partiu da mistura de 2000 μL do inóculo de concentração de [10][/-4] UFC/mL de Staphylococcus aureus e Escheschia coli e aproximadamente 2000 μg de HAp , HAp:Sr e HAp:Ce. Assim, 200 μL que foram espalhados sobre o meio de cultura Agar Mueller Hinton com auxílio da alça de Drigalski. As placas foram incubadas na estufa microbiológica por 24h a 37 ºC, em seguida realizou-se a contagem das unidades formadoras de colônia (UFC). O teste foi feito em triplicata para cada material e controle positivo do crescimento bacteriano foi preparado para se fazerem às comparações nos testes. Os testes foram realizados segundo a metodologia de ZHENG e ZHU (2003).
Resultado e discussão
A Figura 1 mostra o difratograma de raio X para a HAp pura e dopadas. Os
picos estão indexados de acordo com o cartão ICDD nº 09-0432. Observa-se a
presenças de picos difração bem definidos e intensos indicando a
cristalinidade do material. Vale ressaltar que fases cristalinas
intermediárias não foram observadas, ou seja, indicando a alta pureza dos
biomateriais. Observa-se também, na Figura 1, que a incorporação dos
dopantes diminuiu o grau de cristalinidade em relação à HAp pura, como
mostra Gopi e colaboradores (GOPI et al., 2014). Por exemplo, pode-se notar
um breve alongamento dos DRX da HAp:Sr e HAp:Ce em relação à HAp pura no
pico em torno de 32,34º; ou seja, as reflexões de difração variaram de
acordo com a presença dos dopantes. A Figura 2 demonstra a atividade
inibitória do crescimento das bactérias S. aureus (gram-positiva) e E. coli
(gram-negativa) em termos de percentagem. Utilizando-se um mistura de 2000
μL do inóculo de concentração de [10][/-4] UFC/mL e aproximadamente 2000 μg
de HAp , HAp:Sr e HAp:Ce. Ao se espalhar 200 μL sobre o meio de cultura Agar
Mueller Hinton, observou-se que a HAp pura não apresentou atividade
antibacteriana. Para a bactéria gram-positiva, utilizando a HAp:Sr e HAp:Ce,
o efeito inibitório foram de 55,7% e 54,9%, respectivamente e para a
bactéria gram-negativa, foram de 19% e 6%, respectivamente (Figura 2).

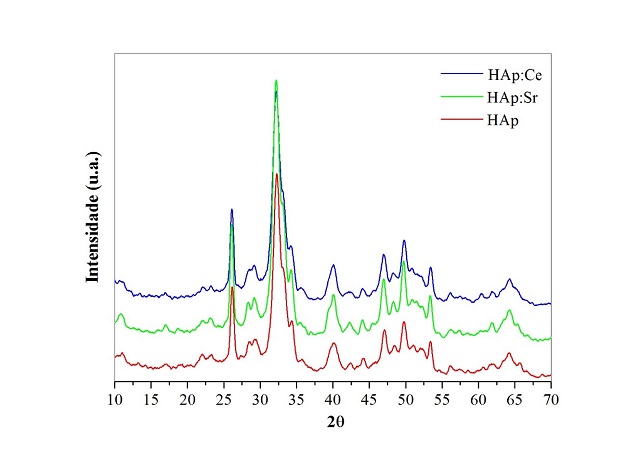

DRX da hidroxiapatita pura e dopada com 2,5% de Sr2+ e Ce3+.
Atividade inibitória das bactérias S. aureus e E. coli em 200 μL de HAp, HAp:Sr e HAp:Ce.
Conclusões
Os DRX mostraram que os picos estão indexados de acordo com o cartão ICDD nº 09-0432. Observou-se a presenças de picos difração bem definidos e intensos indicando a cristalinidade do material e que a incorporação dos dopantes diminuiu o grau de cristalinidade. A atividade inibitória do crescimento das bactérias S. aureus e E. coli utilizando a HAp:Sr foram de 55,7% e 19% e para a HAp:Ce foram de 54,9% e 6%, respectivamente. A HAp pura não apresentou atividade antibacteriana.
Agradecimentos
UFPI, LIMAV, CAPES, CNPq e FAPEPI.
Referências
DOROZHKIN, S.V. Calcium ortophosphates in nature, biology and medicine. Materials, v.2 (2), p.399-498, 2009.
FERRARIS, S., VENTURELLO, A.; MIOLA, M.; COCHIS, A.; RIMONDINI, L.; SPRIANO, S. Antibacterial and bioactive nanostructured titanium surfaces for bone integration, Applied Surface Science, v. 31, p. 279–291, 2014.
GOPI, D.; RAMYA, S.; RAJESWARI, D.; KARTHIKEYAN, P.; KAVITHA, L. Strontium, cerium co-substituted hydroxyapatite nanoparticles:Synthesis, characterization, antibacterial activity towards prokaryoticstrains and in vitro studies. Colloids and Surfaces A: Physicochem. Eng. Aspects, v. 451, p. 172–180, 2014.
HAMERSCHMIDT, R. Utilização de hidroxiapatita de cálcio no preenchimento de defeitos ósseos criados em mastóides de ratos. 2010. 32f. Dissertação (Mestrado em Clínica Cirúrgica) – Universidade Federal do Paraná.
KALAMBETTU, A.; DHARMALINGAM, S. Fabrication and in vitro evaluation of Sulphonated Polyether Ether Ketone/nano Hydroxyapatite composites as bone graft materials. Materials Chemistry and Physics, v. 147, p. 168-177, 2014.
MORAIS, D.S.; LOPES, M.; COELHO, J.; FERRAZ, M.P.; GOMES, P.S.; FERNANDES, M.H.; NANDYALA, S.; SANTOS, J.D. Samarium doped glass-reinforced hydroxyapatite with enhanced osteoblastic performance and antibacterial properties for bone tissue regeneration. Journal of Materials Chemistry B, v. 2, p. 5872-5881; 2014.
NAMBA, R.S.; INACIO, M.C.; PAXTON, E.W. Risk factors associated with deep surgical site infections after primary total knee arthroplasty: an analysis of 56,216 knees. Journal Bone Joint Surgery, v. 95, p. 775–782, 2013.
NAGANO, S.; YOKOUCHI, M., SETOGUCHI, T., SASAKI, H., SHIMADA, H., KAWAMURA, I., ISHIDOU, Y., KAMIZONO, J., YAMAMAOTO, T., KAWAMURA, H., KOMIJA, S. Analysis of Surgical Site Infection after Musculoskeletal Tumor Surgery: Risk Assessment Using a New Scoring System. Sarcoma, p. 1-9, 2014.
OLIVEIRA, L.S.A.F.; OLIVEIRA, C.S.; MACHADO, A.P.L.; ROSA, F.P. Biomateriais com aplicações na regeneração ósseas – método de análise e perspectivas futuras. Revista de Ciências Médicas e Biológicas, v.9, p.37-44, 2010.
OMELON, S.J.; GRYNPAS, M.D. Relationships between Polyphosphate Chemistry, Biochemistry and Apatite Biomineralization Chemical Reviews, v. 108, n. 11, p. 4694-4715, 2008.
TABATA, Y. Biomaterial technology for tissue engineering applications. Journal Royal Society Interface, v.6, p.S311-324, 2009.
ZHENG, Y. L.; ZHU, F. J. Study on antimicrobial activity of chitosan with different molecular weights. Carbohydrate polymers, v. 54, p. 527- 530, 2003.
