ÁREA: Materiais

TÍTULO: Estudo comparativo da rota de síntese na preparação de Manganato de Praseodímio dopados parcialmente com Bário (Pr0,65Ba0,35MnO3) para utilização em catálise ambiental.

AUTORES: Paiva, A. (UNIVERSIDADE FEDERAL DO RIO GRANDE DO NORTE:) ; Batista, J. (UNIVERSIDADE FEDERAL DO RIO GRANDE DO NORTE:) ; Wanderley, J. (UNIVERSIDADE FEDERAL DO RIO GRANDE DO NORTE:) ; Borges, F. (UNIVERSIDADE FEDERAL DO RIO GRANDE DO NORTE:) ; Melo, D. (UNIVERSIDADE FEDERAL DO RIO GRANDE DO NORTE:)

RESUMO: Este trabalho relata a comparação das rotas pechini e gelatina na obtenção de perovsquita com estrutura Pr0,65Ba0,35MnO3 para utilização em catálise ambiental. Os pós obtidos foram calcinados a 700 e 900 °C por 4 h e caracterizados pelas técnicas de Análise Termogravimétrica (TG), Difração de Raios-X (DRX) e Microscopia Eletrônica de Varredura (MEV). As perovsquitas obtidas foram monofásicas para o método pechini, e com boa porosidade para as duas rotas. As curvas TG apresentaram estabilidades térmicas semelhantes. A partir dessas características, as perovsquitas obtidas possuem propriedades para serem potenciais catalisadores para reações de combustão, podendo assim contribuir para diminuição das emissões de poluentes no ambiente.

PALAVRAS CHAVES: catálise ambiental; rota de síntese; perovsquita

INTRODUÇÃO: Neste trabalho pretendeu-se sintetizar perovsquitas do tipo Pr0,65Ba0,35MnO3 utilizando dois métodos de síntese, gelatina como precursor orgânico (OLIVEIRA et al., 2010) e o método Pechini (PECHINI, M.P., 1967), visando avaliar a viabilidade dos métodos de síntese nas propriedades térmicas, estruturais e morfológicas do material para posterior aplicação catalítica (NARJE`S et al., 2005), sendo realizado um estudo comparativo dos sistemas para aplicação na catálise em reações de combustão. Diante dos atuais problemas ambientais e visando amenizar os impactos das emissões de poluentes oriundos de reações de combustão, na atmosfera, diversas formas de diminuir tais emissões têm sido pesquisadas. Sabe-se também que materiais com estrutura perovsquita são catalisadores em potencial para redução destas emissões (SEYFI et al., 2008; SILVA, 2004; BARBERO et al., 2006).

MATERIAL E MÉTODOS: Para preparação da resina polimérica através do método Pechini, dissolveu-se o Nitrato de Manganês tetrahidratado em solução de ácido cítrico anidro até total solubilização. O citrato foi preparado sob agitação a 60-70 °C por 1 h. Adicionou-se o Nitrato de Praseodímio hexahidratado à solução de citrato de Manganês, sendo homogeneizados a 90 °C. Adicionou-se a solução o Cloreto de Bário dihidratado sob a mesma temperatura. Após total dissolução, adicionou-se Etilenoglicol anidro na proporção 40:60 (Ácido Cítrico:Etilenoglicol), solução resultante ficou sob agitação por 2 horas à temperatura de 90 °C, para evaporação de água e formação da resina polimérica. Na síntese através da rota com gelatina dissolveu-se a gelatina em água destilada até total solubilização. Realizou-se a dissolução do Nitrato de Manganês por 30 minutos. A solução ficou sob agitação a 60-70 °C por 1 h, sendo adicionados o Nitrato de Praseodímio e o Cloreto de Bário, sendo homogeneizados a 90 ºC para evaporação de água e formação da resina polimérica. As resinas formadas foram calcinadas em um forno do tipo mufla à 300 ºC por 4 h com razão de aquecimento de 10 ºC min-1 para formação do pó precursor. Os pós obtidos foram submetidos a Análise Termogravimétrica nas condições de intervalo de temperatura entre 30 e 900 ºC na razão de aquecimento de 10 ºC min-1 e sob atmosfera de ar sintético. A calcinação dos pós nas temperaturas de 700 e 900 ºC, por 4 h, visando obtenção da fase perovsquita. As caracterizações estruturais foram realizadas via Difração de Raios X (XRD – 6000 Shimatzu) e morfológicas por Microscopia Eletrônica de Varredura (XL – 30 ESEM). As fases cristalinas foram identificadas usando o programa X'Pert High Score(PHILIPS) e as fichas de referencia JCPDS contidas na base de dados do ICDD.

RESULTADOS E DISCUSSÃO: A curva termogravimétrica do pó precursor calcinado a 300 ºC sintetizado pelo método dos precursores poliméricos relata uma perda de massa de aproximadamente 29,0%, enquanto que a amostra sintetizada pela rota com gelatina a perda foi de 58,7%, aproximadamente. A estabilidade térmica foi observada em torno de 1100 ºC para ambos os métodos. Houve três estágios de perda de massa, dos quais o primeiro corresponde à desidratação e os demais à perda de matéria orgânica remanescente (MELO et al, 2006). Os difratogramas de Raios X dos pós calcinados à 700 ºC e 900 ºC mostraram que a fase desejada foi obtida. De acordo com a análise de fases, os pós foram monofásicos nas duas temperaturas de calcinação, exceto o pó obtido através da rota com gelatina à 700 ºC, que apresentou três fases de óxidos de Manganês (MnO2, MnO, Mn3O4), além da fase perovsquita. Os dois sistemas apresentaram boa cristalinidade, sendo esta mais intensa para o obtido pelo método pechini (RIBEIRO J. P. et al., 2011) e crescente com o aumento da temperatura de calcinação. De acordo com as imagens da Microscopia Eletrônica de Varredura, pode-se perceber que os pós obtidos são bastante porosos. Justifica-se a grande porosidade com base na evolução dos gases formados com a decomposição da matéria orgânica durante a etapa de calcinação. Ocorreu também a formação de aglomerados, que diminuíram com o aumento da temperatura de calcinação, o que resultou num pó mais homogêneo.

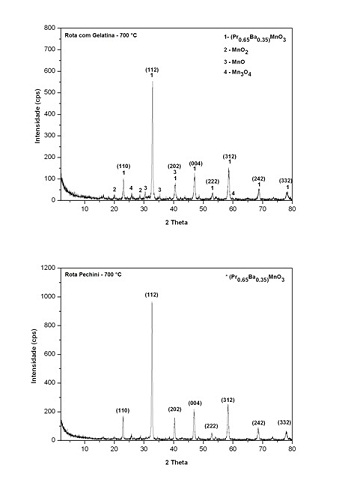

Difratograma de Raio-X

Sistemas pela rota com gelatina(cima) e pela rota pechini(baixo).

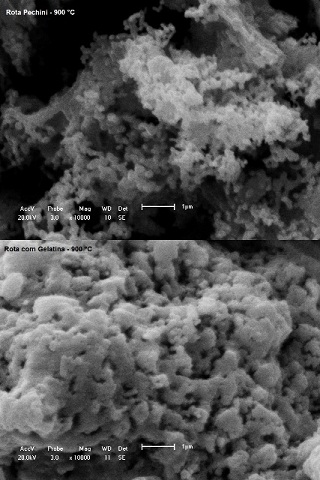

Microscopia Eletrônica de Varredura

MEV pela rota pechini(cima) e pela rota com gelatina(baixo).

CONCLUSÕES: Os métodos utilizados para a síntese dos pós cerâmicos mostraram-se viáveis para a obtenção da fase perovsquita. Esta fase foi alcançada em ambos os métodos. Por Pechini apresentou maior cristalinidade e fases secundárias foram observadas apenas por gelatina à 700 ºC. Os pós apresentaram estabilidades térmicas semelhantes. Quanto ao aspecto morfológico, os pós foram porosos, e homogêneos à temperatura mais alta. Por fim, conclui-se que ambas as rotas de síntese foram adequadas para a obtenção de sistemas com características necessárias para aplicação em catalisadores para reações de combustão.

AGRADECIMENTOS: Os autores gostariam de agradecer à EC&T/UFRN, ao programa REUNI, ao CTGAS-ER/RN, ao DEMAT/UFRN e LCMAT/UFRN.

REFERÊNCIAS BIBLIOGRÁFICA: BARBERO, B. P.; GAMBOA, J. A.; CADÚS, L. E. 2006. Synthesis and characterisation of La1-xCaxFeO3 perovskite-type oxide catalysts for total oxidation of volatile organic compounds. Applied Catalysis B: Environmental 65: 21–30.

MELO, D. M. A.; OLIVEIRA V. G.; PEDROSA A. M. G.; PIMENTEL P. M.;GOMES D. K. S.; FERNANDES J. D. G. 2006. Síntese, caracterização e propriedades de sistemas contendo óxidos de lantânio, cério e níquel obtidos pelo método dos precursores poliméricos. Cerâmica 52: 245-248

NARJE`S H. B., PIERRE D., HABIB B.. Physicochemical and catalytic properties in methane combustion of La1-xCaxMnO3-y (0 =< x =< 1; -0.04 =< y =< 0.24) perovskite type oxide: Applied Catalysis A: General. Int., v. 282, (2005), p. 173 – 180.

OLIVEIRA, F.S.; PIMENTEL P.M.; OLIVEIRA, R.M.P.B.; MELO, D.M.A.; MELO, M.A.F. 2010. Effect of lanthanum replacement by strontium in lanthanum nickelate crystals synthetized using gelatin as organic precursor.Materials Letters 64: 2700–2703

PECHNI, M.P., U. S. Patent 3.330.697 (1967).

RIBEIRO J. P.; BORGES F. M. M.; PIMENTEL P. M.; OLIVEIRA R. M. P. B.; MELO D. M. A.; BICUDO T. C. 2011. Síntese e estudo microestrutural de perovsquitas tipo La0,8Ca0,2MO3 (M=Co e Mn) para aplicação em catálise automotiva. Cerâmica, 57: 348-351.

SEYFI, B.; BAGHALHA, M.; KAZEMIAN, H. 2008. Modified LaCoO3 nano-perovskite catalysts for the environmental application of automotive CO oxidation. Chemical Engineering Journal, 148: 306-311.

SILVA, P.R.N.2004.Emprego de óxidos tipo perovskita nas oxidações de Propano e CO. Quim. Nova, 27: 35-41.
