ÁREA: Materiais

TÍTULO: INFLUÊNCIA DA CONCENTRAÇÃO DE BISSULFITO/PERSULFATO NA SÍNTESE DO HOMOPOLÍMERO DE PAN

AUTORES: Fleming, R.R. (ITA) ; Garcia, R.B.R. (ITA) ; Pardini, L.C. (DCTA/IAE, ITA) ; Alves, N.P. (QUIMLAB) ; Brito Junior, C.A.R. (QUIMLAB) ; Marques, V.G. (QUIMLAB)

RESUMO: O polímero de poliacrilonitrila (PAN) abrange uma faixa ampla como precursor de materiais das mais diversas características e aplicações. Assim, o desenvolvimento de materiais com propriedades específicas e desejadas dependem diretamente da massa molar do polímero obtido. O processo mais comum utilizado para a obtenção do polímero de PAN consiste de uma polimerização em suspensão aquosa que geram radicais livres por meio de catalisadores como o bissulfito e o persulfato. Portanto, o presente trabalho tem como finalidade estudar a influência da concentração destes catalisadores na massa molar e no rendimento de um homopolímero de PAN.

PALAVRAS CHAVES: Poliacrilonitrila; polimerização; massa molar

INTRODUÇÃO: As propriedades físicas dos materiais dependem grandemente de sua estrutura, e particularmente da microestrutura. O formato molecular e o modo com que as moléculas são arranjadas em um sólido são fatores determinantes nas propriedades dos polímeros. Por exemplo, a massa molecular de um polímero é um fator que influencia diretamente na propriedade final do material desejado. Dessa maneira, a estrutura dos polímeros tem sido objeto de muitos estudos e discussões, sobretudo em relação ao tipo, tamanho e grau de organização da estrutura polimérica que é definida durante a sua polimerização. A poliacrilonitrila (PAN) é obtida principalmente por um processo conhecido como polimerização em suspensão ou dispersão aquosa, na presença de catalisadores, como o cátion ferroso e os ânions persulfato e bissulfito [1, 2]. A polimerização, que ocorre com o monômero acrilonitrila, consiste na formação de uma molécula polimérica completa, por meio da adição de radicais livres do mesmo monômero ou diferente, na cadeia que se formou e se encontra em crescimento, devido à alta reatividade da ligação dupla. O sistema redox mais comum utilizado na produção comercial de polímeros de poliacrilonitrila consiste de um oxidante (persulfato de amônia, ou de potássio, ou de sódio), de um agente redutor ou ativador (dióxido de enxofre, bissulfito de sódio ou metabissulfito de sódio) e de um catalisador (cátion ferroso) [1, 2, 3]. Como os radicais livres reagem com o monômero, à concentração dos catalisadores afeta diretamente o crescimento da cadeia polimérica. Deste modo, o presente trabalho tem como objetivo estudar a variação da concentração dos catalisadores persulfato e bissulfito na síntese de um homopolímero de PAN e caracterizar o mesmo por meio de Cromatografia de Permeação em Gel (GPC).

MATERIAL E MÉTODOS: O homopolímero de PAN foi obtido por batelada em um vaporizador rotativo, com um balão de 1l, a uma temperatura constante de 60 °C e um tempo de síntese de 30 min. O monômero acrilonitrila (AN) e os catalisadores persulfato de potássio e bissulfito de sódio foram fornecidos pela empresa Radici Fibras. As variações da concentração dos catalisadores estão apresentadas na Tabela 1. As análises de GPC das amostras do homopolímero de PAN foram realizadas em um sistema da Waters, com uma bomba isocrática modelo 600E e velocidade da fase móvel (DMF com LiBr) de 1 ml/min com pressão de 2 kPa. As amostras foram injetadas por um injetor Rheodyne com loop de 100 μl. Foi utilizado um forno TCM/CHM da Waters, onde foram instaladas 1 pré-coluna (50 x 7,5 mm) e duas colunas PLgel (300 x 7,5 mm) em série com tamanho de partícula nominal de 10 μm e poros do tipo MIXED-B (intervalo para Mw de 500 a 10.000.000 g/mol). A temperatura para as colunas foi mantida a 60 °C. Foi utilizado um refratômetro diferencial da HP (modelo HP 1047A), para medir as diferenças de índice de refração (IR) e um integrador da Viscotek OmniFace, responsável de converter os sinais analógicos de IR em sinais digitais por meio de um programa computacional OmniSEC que interpreta e calcula as informações coletadas do detector de IR. A calibração do equipamento foi realizada com padrões de óxido de polietileno (PEO).

RESULTADOS E DISCUSSÃO: A Tabela 2 apresenta os resultados da massa molar numérica média (Mn), da massa molar ponderal média (Mw), do índice de polidispersividade (Mw/Mn) e do rendimento do homopolímero de PAN obtido pelo processo de polimerização via sistema redox por batelada. Observa-se que com a redução da concentração de bissulfito de 4,2 para 1,8 g/l e de persulfato de 1,4 para 0,6, a massa molar Mn varia de 17.141 g/mol para 34.543 g/mol, enquanto que a massa molar Mw varia de 55.962 g/mol para 128.924 g/mol. Embora as massas molares apresentem um aumento significativo, o índice de polidispersividade não apresenta mudança expressiva, apresentando valores entre 3,3 e 3,7. Estes valores ainda estão dentro da faixa de polidispersão de polímeros de adição, que é aproximadamente entre 2 e 5 [4]. Os valores da relação Mw/Mn são sempre maiores ou igual a um e quando Mw=Mn, tem-se um polímero monodisperso, que são polímeros que têm todas as cadeias com o mesmo comprimento. Segundo Masson [1] a polidispersão dos polímeros acrílicos obtidos pela polimerização de radicais livres (sistema redox) se encontra na faixa de 2 a 3, embora alguns polímeros comerciais possam apresentar valores maiores. Um fator importante a ser verificado após a polimerização é o rendimento (extrato seco) de polímero obtido. Verificou-se que a variação da concentração de bissulfito e persulfato influenciou na massa molar do polímero, entretanto, o mesmo não aconteceu com o rendimento do homopolímero de PAN, que apresentou um extrato seco de aproximadamente 82 % para todas as amostras.

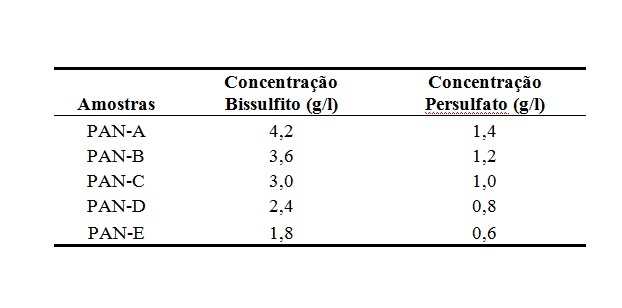

Tabela 1:

Concentrações de catalisadores na síntese por batelada.

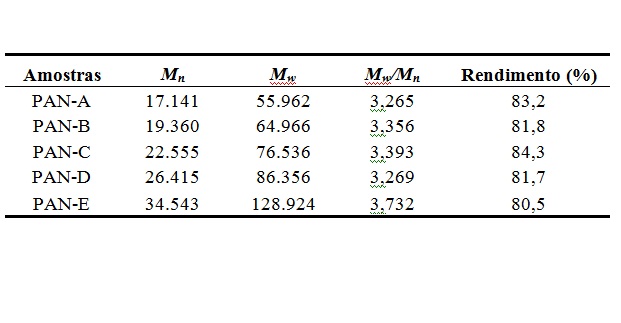

Tabela 2:

Resultados da síntese do homopolímero de PAN em um tempo de 30 min.

CONCLUSÕES: Os resultados mostraram que a redução da concentração dos catalisadores bissulfito e persulfato na síntese, aumentou a massa molar do homopolímero de PAN, sem alterar a polidispersão do polímero. Além disso, os rendimentos dos polímeros obtidos foram praticamente o mesmo, por volta de uma média de 82 % de extrato seco.

AGRADECIMENTOS: Agradecemos a empresa Quimlab por permitir a viabilidade do presente trabalho e ao CNPq pelo suporte financeiro aos seus bolsistas.

REFERÊNCIAS BIBLIOGRÁFICA: 1. MASSON, J. C. Acrylic fiber technology and applications. New York: Marcel Dekker, 1995.
2. MORGAN, P. E. Carbon Fibers and their Composites. [S.1]: Taylor e Francis Group, 2005.
3. FLEMING, R. R. Caracterização de Fibras e Filmes de Poliacrilonitrila Extrudada. Dissertação de mestrado, Instituto Tecnológico de Aeronáutica, São José dos Campos, 2010.
4. CANEVAROLO JR, S. V. Ciência dos polímeros: um texto básico para tecnólogos e engenheiros. São Paulo: Artliber, 2002.
