ÁREA: Materiais

TÍTULO: SÍNTESE RÁPIDA E NÃO POLUENTE DE MATERIAIS MICRO E NANOESTRUTURADOS

AUTORES: Borges Ribeiro, J. (UFU) ; Zacour Marinho, J. (UFU) ; Cristina de Lima, R. (UFU)

RESUMO: No presente trabalho foram preparadas microestruturas e nanoestruturas de óxido de zinco puro e dopado com íon cério a 130 ° C, com taxa de aquecimento de 10ºC/min em diferentes concentrações: 2% e 4% em mol de cério. As sínteses foram realizadas utilizando o método hidrotérmico assistido por micro-ondas e devidamente caracterizadas por Difração de Raios-X (DRX) e microscopia eletrônica de varredura por emissão de campo (MEV-FEG).

PALAVRAS CHAVES: método hidrotérmico; ZnO; íon cério

INTRODUÇÃO: A procura por novos nanomateriais vem crescendo de modo considerável nos últimos anos. Visando esta procura, torna-se necessária a criação de novas técnicas para a obtenção dos mesmos (WEI et al., 2005). O objetivo deste trabalho foi a obtenção e o estudo do óxido de zinco dopado com íons terra-rara via método hidrotérmico assistido por micro-ondas, o qual é um interessante método de síntese para obtenção de nanopartículas, permitindo obter óxidos em temperatura controlada (MARINHO et al., 2012). Se comparada a demais metodologias, esta apresenta vantagens relevantes tais como, baixa poluição do ar, economia de energia, redução no tempo de síntese, fácil manuseio com os reagentes e melhora na uniformidade micro estrutural das amostras obtidas (VOLANTI et al., 2007). Dentre as possíveis aplicações, é de grande interesse a obtenção de dispositivos em catálise e sensores (FRIETSCH et al., 2000; CARRENO et al., 2003). Além disso, semicondutores dopados com íons terra-rara se tornaram foco de inúmeras investigações devido às suas propriedades ópticas e aplicações promissoras em dispositivos optoeletrônicos (LANG et al., 2010).

MATERIAL E MÉTODOS: Partindo de um método químico baseado na hidrólise de um sal de zinco foram preparadas as suspensões coloidais. Na síntese dopada com 2% de cério foram dissolvidos 0,4339 g de acetato de zinco [Zn(C2H3O2)2] em 40 mL de água, com posterior adição de 0,0209 g de nitrato de cério [Ce(NO3)3] e 0,1288 g de uréia[(NH2)2CO]. Já na síntese dopada com 4% de cério foram dissolvidos 0,4175 g de acetato de zinco [Zn(C2H3O2)2] em 40 mL de água, com posterior adição de 0,0412 g de nitrato de cério [Ce(NO3)3] e 0,1288 g de uréia [(NH2)2CO].Para a preparação do óxido puro, utilizou-se a mesma metodologia, porém sem adição do [Ce(NO3)3]. Uma fonte de íons hidroxila, solução de hidróxido de potássio (KOH) em uma concentração 3M, foi adicionada às soluções até pH 12. As suspensões coloidais formadas foram transferidas para um recipiente de politetrafluoretileno e colocadas em um reator. Em seguida o reator foi fechado e aquecido à 130ºC durante um tempo de 8 min, com taxa de aquecimento de 10ºC/min para todas as amostras. Os materiais obtidos foram centrifugados a 3000 rpm durante 5 minutos, lavados com água e etanol e secos em estufa a 60ºC por 2 horas.

RESULTADOS E DISCUSSÃO: A Figura 1 mostra os resultados de DRX para as referidas amostras. A formação da fase hexagonal do ZnO foi verificada pelo padrão de difração de raios-x de acordo com a ficha cristalográfica JCPDS 36-1451, indicando a incorporação de íons cério na rede cristalina do óxido em questão. Pode-se observar que houve a formação de uma estrutura cristalina monofásica, fase hexagonal do tipo wurtzita tanto para as amostras de ZnO puro como para a dopada com 2% em mol de cério. Essa possibilidade de incorporação dos íons na rede do óxido de zinco são resultados promissores em relação à obtenção de novos materiais com propriedades fotoluminescentes diferentes da apresentada para o óxido puro. Pode-se observar que com o aumento da dopagem de íons cério (4% em mol) houve formação de uma fase secundária correspondente ao óxido de cério (CeO2). Na Figura 2 são apresentadas as imagens obtidas por MEV-FEG referentes às amostras de ZnO puro e dopado com íons Ce2+. Nota-se que à medida que se aumenta a porcentagem de dopagem o tamanho das partículas aumenta, resultando num crescimento irregular de “varetas”. As partículas apresentaram morfologia não uniforme com tamanho em torno de 500 nm.

Raio-X cério

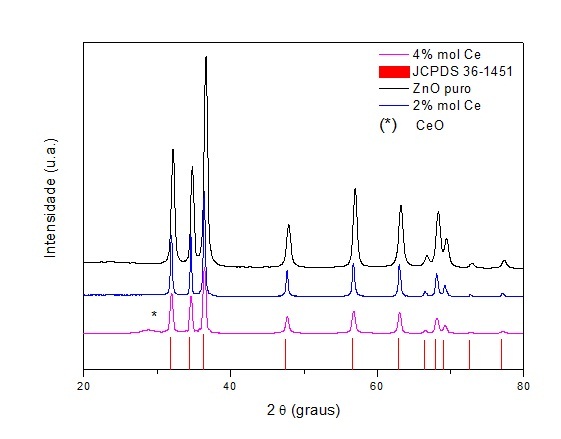

Figura 1. DRX das amostras de ZnO puro e dopado obtidos no tempo de 8 minutos.

FEG cério

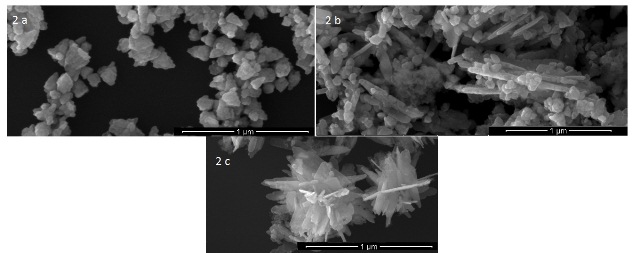

FEG das amostras obtidas por tratamento hidrotérmico (2a) ZnO puro, (2b) ZnO dopado com 2% em mol de cério e (2c) ZnO dopado com 4% em mol de cério.

CONCLUSÕES: O método utilizado se mostrou eficiente na obtenção de nanopartículas com alto grau de cristalinidade e curto tempo de síntese. As imagens de raios-X indicaram a formação da fase hexagonal de ZnO para a amostra pura e dopada com 2% de cério, revelando a formação de solução sólida com substituição dos íons Zn2+ por Ce2+. Um pico relativo à fase cúbica de face centrada, referente ao CeO2, foi observado com aumento da dopagem. A uréia proporcionou um ordenamento das partículas, interferindo na morfologia dos materiais, na homogeneidade e tamanho das partículas e nas propriedades dos mesmos.

AGRADECIMENTOS: FAPEMIG, CNPq, CAPES e LIEC-UFSCar.

REFERÊNCIAS BIBLIOGRÁFICA: CARRENO, N. L. V.; LIMA, R. C.; SOLEDADE, L. E. B.; LONGO, E.; LEITE, E. R.; BARISON, A.; FERREIRA, A. G.; VALENTINI, A.; PROBST, L. F. D. 2003. Synthesis of Metal-Oxide Matrix with Embedded Nickel Nanoparticles by a Bottom-up Chemical Process. Journal of Nanoscience and Nanotechnology, 3: 516-520.

FRIETSCH, M.; ZUDOCK, F.; GOSCHNICK, J.; BRUNS, M. 2000. CuO catalytic membrane as selectivity trimmer for metal oxide gas sensors. Sensors and Actuators B-Chemical, 65: 379-381.

LANG, J.; HAN, Q.; YANG, J.; LI, C.; LI, X. et al. 2010. Fabrication and optical properties of Ce-doped ZnO nanorods. Journal of Applied Physics, 107: 074302-1.

MARINHO, J.Z.; ROMEIRO, F.C.; LEMOS, S.C.S.; MOTTA, F.V.; RICCARDI, C.S.; LI, M.S.; LONGO, E.; LIMA, R.C. 2012. Urea-Based Synthesis of Zinc Oxide Nanostructures at Low Temperature. Journal of Nanomaterials, 2012: 1-7.

VOLANTI D.P.; CAVALCANTE L.S.; KEYSON D.; LIMA R.C.; DE MOURA A.P.; MOREIRA M.L.; MACÁRIO L.R.; JÚNIOR, M.G. 2007.Materiais nanoestruturados obtidos por síntese hidrotermal assistida de micro-ondas. Metalurgia e materiais, 63: 392-397.

WEI, H.Y.; WU, Y.S.; LUN, N.; HU, C.X. 2005. Hydrothermal synthesis and characterization of ZnO nanorods. Materials Science and Engineering A, 393: 80-82.
