ÁREA: Iniciação Científica
TÍTULO: AVALIAÇÃO PRELIMINAR DA CORROSÃO DO COBRE EM HCl 1M NA PRESENÇA DE ÍONS ACETATO.
AUTORES: PEREIRA, W.G. (UECE) ; ABREU, F.D. (UECE) ; PAIVA, D.V.M. (UECE) ; OLIVEIRA JR, E.P. (UECE) ; ARAUJO, S.V.L. (UECE) ; SILVA, R.C.B. (UECE)
RESUMO: O cobre é um metal bastante utilizado na indústria química e metalúrgica, estando frequentemente exposta a sua superfície a meios agressivos. É verificado na literatura que estudos relacionados a dissolução do cobre em meio ácido na presença de íons complexantes é de suma importância para o entendimento do processo do corrosão do metal. O presente trabalho tem como objetivo avaliar o processo de corrosão do cobre em meio ácido clorídrico na presença de íons acetato. Verifica-se que o acetato pode atuar como inibidor do processo de corrosão do cobre devido a efeitos adsortivos sobre a superfície. A taxa de corrosão do metal decresce com o aumento da concentração de acetato. A eficiência inibitória (E.I.) é igual a 83,3 %, para a concentração de 1,0 mol/L.
PALAVRAS CHAVES: cobre, íons acetato, corrosão
INTRODUÇÃO: O cobre é um metal bastante utilizado na indústria química e metalúrgica principalmente devido a sua alta condutividade elétrica e térmica (LEE, 1995). Por seu extensivo uso, o cobre está sujeito a efeitos deletérios do ambiente. Visando minimizar esses efeitos, tem-se, portanto, a utilização de inibidores de corrosão (GENTIL, 2000). Dentre essas substâncias, merecem destaque os inibidores orgânicos. Esse tipo de inibidor atua formando uma película protetora na interface metal/meio corrosivo (TRABABELLI, 1987). Por outro lado, os íons acetato atuam complexando íons metálicos em solução. Reporta-se na literatura que os íons acetato formam complexos estáveis com íon cobre (SINGH,1995). No entanto, pouco é reportado sobre a influência dos íons acetato na corrosão do cobre em meio ácido. O presente trabalho tem como objetivo estudar por meio de técnicas eletroquímicas a influencia dos íons acetato na corrosão do cobre em solução de ácido clorídrico.
MATERIAL E MÉTODOS: Procedimento de preparação padrão de solução de HCl 1M foi seguido e, a esta solução foram adicionados íons acetato em concentração de: 0,1, 0,3, 0,5, 0,8 e 1,0 mol/L. O eletrodo de trabalho foi confeccionado com cobre metálico tendo a área geométrica exposta de, aproximadamente, 1cm2. Em seguida, o eletrodo de cobre foi lavado com água destilada, desengordurado com álcool etílico de pureza analítica e seco. As curvas de polarização foram obtidas com a utilização de potenciostato MQPG 01 (MICROQUIMICA) com interface MQI12/8PCC, sendo os ensaios realizados na velocidade de varredura igual a 10 mV/s. Utilizou-se como eletrodo de referência o eletrodo de Ag/AgCl e como eletrodo auxiliar o aço inoxidável. A partir da curvas de polarização, pode-se estimar o valor do potencial de corrosão (Ecorr) e da corrente de corrosão (Icorr). Os valores de corrente de corrosão foram utilizados para estimar a eficiência inibitória (E.I.) dos íons acetato na corrosão do cobre.

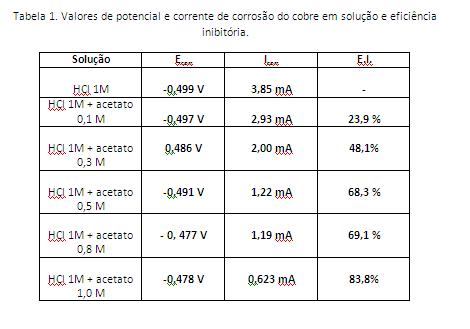

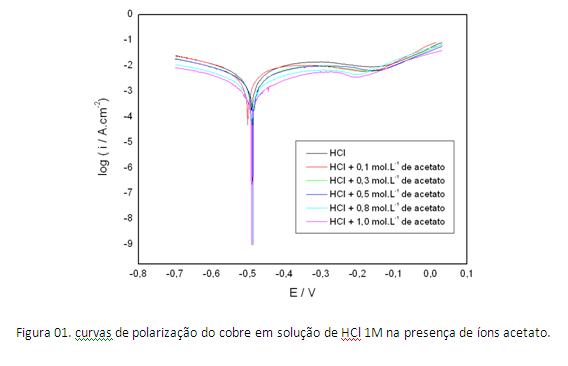

RESULTADOS E DISCUSSÃO: A figura 1 ilustra as curvas de polarização obtidas para o cobre metálico em HCl com incremento de acetato em concentrações diversas. Observa-se que o perfil das curvas são semelhantes, indicando que o íon acetato é pouco influente no mecanismo de corrosão do cobre. Os valores de Ecorr e de Icorr foram estimados e encontram-se alocados na tabela 1. Verifica-se que o potencial de corrosão é deslocado para valores menos negativos (mais anódicos) com o aumento da concentração de íons acetato em solução. Por outro lado, observa-se um decréscimo do valor de corrente de corrosão com o incremento de íons acetato em solução. Este fato está relacionado com a diminuição da velocidade do processo corrosivo ocorrendo sobre a superfície do cobre, indicando que os íons acetato atuam como inibidores do processo. Os valores de E.I. estão colocados na tabela 1. É observado que, com o aumento da concentração de íons acetato, tem-se o aumento da eficiência inibitória. A adição de íons acetato na concentração igual a 1,0 mol/L inibe em 83,8% a corrosão do cobre. O efeito inibidor dos íons acetato pode ser explicado pela adsorção destes na superfície do cobre. Todavia, as curvas de polarização sugerem que íons acetato possam estar interferindo no processo anódico.
CONCLUSÕES: Conclui-se que íons acetato atuam inibindo a corrosão do cobre em HCl 1M. Tem-se que a eficiência inibitória de 83,8% é alcançada para a concentração de 1,0 mol/L de acetato.
AGRADECIMENTOS: Ao CNPQ (Conselho Nacional de Desenvolvimento Científico e Tecnológico) e a FUNCAP (Fundação Cearense de Apoio a Pesquisa)pelo apoio financeiro.
REFERÊNCIAS BIBLIOGRÁFICA: GENTIL, V. “Corrosão”, Rio de Janeiro, 3a edição, 1996.
LEE, J.D., Concise Inorganic Chemistry, 5a ed.,Oxford, 1996.
SINGH, V.B. and SINGH, R.N. Corrosion and inhibition studies of copper in aqueous solutions of formic acid and acetic acid. Corros. Sci. 37, 9, 1995, p. 1399.
TRABABELLI, G. In: Mansfeld, F. (eds.). Corrosion Mechanism. New York: Marcel Dekker, Inc., 1987. Capítulo 3: Corrosion Inhibitors, p. 119-159.
