ÁREA: Química Tecnológica
TÍTULO: COMPARAÇÃO DA EFICIÊNCIA DE REVESTIMENTOS PROTETORES NO RETARDAMENTO DA CORROSÃO DE CHAPAS DE AÇO
AUTORES: REIS, T.C. (UPF) ; Perez, E. A . P. (UPF)
RESUMO: Corrosão é um processo resultante da ação do meio sobre um determinado material, causando sua deterioração. Avaliou-se como o desempenho de esquemas de pintura, aplicados em diferentes preparações de superfície agem em chapas de aço frente à corrosão. As amostras receberam tratamento de superfície com fosfato de zinco ou jateamento com granalha. Após secagem natural, foram aplicadas camadas de tinta sintética, poliuretânicas e pó, com pistola, imersão e pincel. Com relação ao avanço de corrosão, na região de incisão, não se observou influência da condição da técnica imersão ou pistola, já a aplicação com pincel apresentou corrosão em torno da incisão, provavelmente por apresentar uma camada menor de filme protetor. A exposição ao ambiente por 3 meses, não mostrou resultados significativos entre as amostras analisadas, precisa-se de ensaios mais longos e testes acelerados.
PALAVRAS CHAVES: corrosão, chapas de aço, tratamento de superfície
INTRODUÇÃO: Corrosão é um processo resultante da ação do meio sobre um determinado material, causando sua deterioração. Este processo ocorre em materiais metálicos e está associado à redução da vida útil dos bens. Com a presença de barreiras físicas entre
o substrato metálico e o meio externo, se reduz ou elimina a corrosão. A eficiência destas barreiras depende das características do revestimento e da adesão da barreira à superfície receptora. Operações preliminares como desengraxe e decapagem, influenciam no desempenho do revestimento. Um dos objetivos deste trabalho foi avaliar como o desempenho de esquemas de pintura, aplicados em diferentes preparações de superfície agem nas chapas frente à corrosão. Os esquemas de pintura produzem espessuras variáveis representando custos diferentes para cada
revestimento.
MATERIAL E MÉTODOS: Os ensaios foram realizados com chapas de aço carbono que receberam tratamento de superfície com fosfato de zinco ou jateamento com granalha. Após secagem natural, foram aplicadas camadas de tinta sintética, poliuretânicas e pó, com pistola,

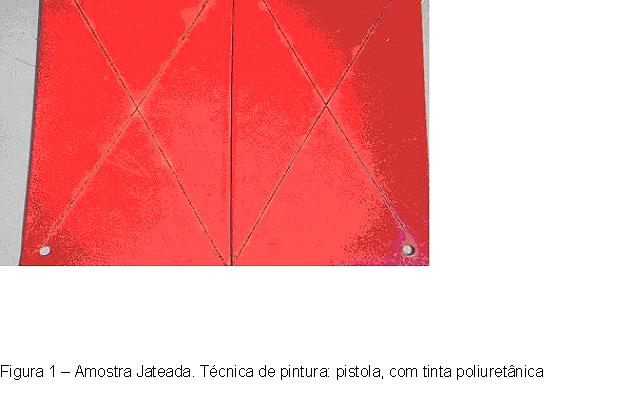

imersão e pincel. Os corpos-de-prova em duplicatas receberam incisões com lâmina de estilete, como mostra a Figura 1, e foram expostos por 3 meses ao intemperismo natural. Para avaliação da intensidade da corrosão foram usadas as normas técnicas de comparação visual ASTM D 610, NBR 5841, ASTM D 714. Também foi usada a norma de ensaio de migração subcutânea, também conhecida como teste de aderência ABNT P MB 775
RESULTADOS E DISCUSSÃO: Com relação ao avanço de corrosão, na região de incisão, durante o período analisado, não se observou influência da condição da técnica imersão ou pistola, já a aplicação com pincel apresentou focos de corrosão em torno da incisão, provavelmente por apresentar uma camada menor de filme protetor. As diferenças entre imersão ou pistola são muito pequenas e não foram significativas, não permitindo tirar conclusões visuais a respeito da influência dos mesmos. A tabela 1 demonstra a média de espessura do filme protetor de cada esquema de pintura. Observa-se que o esquema de pintura pó foi mais eficiente que o sintético no que diz respeito à aderência do revestimento nos dois tratamentos de superfície aplicados no metal.
CONCLUSÕES: A exposição ao ambiente durante 3 meses, não mostrou diferenças significativas entre as amostras analisadas, Precisa-se de ensaios mais longos e testes acelerados, como imersão e névoa salina que serão objeto de futuros estudos. A espessura do filme é importante no desempenho contra corrosão, porém representa custos no revestimento.
AGRADECIMENTOS:
REFERÊNCIAS BIBLIOGRÁFICA: MERÇON, Fábio et al.Corrosão: Um exemplo usual de fenômeno químico. Química Nova na Escola. n.19, maio 2004.
GENTIL,Vicente. Corrosão. 2° ed. Rio de Janeiro:editora Guanabara Dois S.A.,1982
