ÁREA: Ambiental
TÍTULO: A Importância dos filtros de manga no controle de emissões de fibras de amianto e material particulado na SAMA S.A. - Minerações Associadas, municipio de Minaçu/GO.
AUTORES: TEIXEIRA, M.F.L. (UEG)
RESUMO: O mineral crisotila produzido no Brasil ocorre na forma de veios compactos de fibras em seu interior, a fibra de amianto produzida no beneficiamento apresenta propriedades físicas e químicas importantes, porém o comprovado potencial patogênico desse bem mineral aponta para as necessidades em adotar medidas de controle de emissões de material particulado e fibras no ambiente atmosférico. A mina Cana Brava administrada pela empresa SAMA S.A. - Minerações Associadas, localizada em Minaçu, iniciou em 1978 a implantação do sistema de filtros, que foi constantemente melhorado, resultando em um conjunto de sistemas de filtragem de ar, que garante a qualidade das emissões das chaminés. O objetivo deste trabalho é constatar a efetividade das medidas de controle adotadas pela empresa SAMA S.A.
PALAVRAS CHAVES: filtros de manga, fibras de amianto, material particulado
INTRODUÇÃO: O objetivo deste trabalho é constatar a efetividade das medidas de controle adotadas pela empresa SAMA S.A. - Minerações Associadas, tendo como finalidade principal fundamentar cientificamente o monitoramento da qualidade do ar provenientes dos filtros de Manga.
Dentro dos objetivos específicos:
Realizar um estudo preliminar, com base no histórico do monitoramento de concentração de fibras do ano de 2006 e primeiro semestre de 2007;
Fazer uma amostragem isocinética representativa na chaminé VL/U5, que é a quinta das sete chaminés do filtro de manga da Usina III, por este se tratar da maior área filtrante do empreendimento. A amostragem será realizada, segundo a ISO 10397:1993 – Emissões de fonte estacionária – Determinação de emissões de usina de amianto – Método por medição de contagem de fibra.
Avaliar a concentração de fibras coletadas através do método de contagem, segundo a norma NBR 13158 – Avaliação de agentes químicos no ar – Coleta de fibras respiráveis inorgânicas em suspensão no ar e análise por microscopia óptica – Método do filtro de Membrana.
Verificar se os resultados estão dentro dos limites estabelecidos pela Lei 6.514/77 de acordo com o anexo 12 da NR-15, bem como verificar se os resultados estão condizentes com o Acordo do Uso Controlado do Amianto firmado em 11 de Dezembro de 2006, pela SAMA/SINDICATO/CNTA.
Sabendo que do filtro há emissão de material particulado, complementar ao trabalho os resultados da amostragem tyndalométrica do ano de 2006 e do primeiro semestre de 2007.
A importância do assunto é pautada no potencial patogênico da suspensão de fibras de amianto no ambiente e na necessidade em adotar medidas de controle de emissões de material particulado e fibras no ambiente atmosférico
MATERIAL E MÉTODOS: AMOSTRAGEM ISOCINÉTICA
METODOLOGIA
Emissões de Fonte Estacionária - Determinação de emissões em usina de amianto - Método por medição de contagem de fibras (ISO 10397)
MATERIAIS
Bocal de amostra e porta filtro
Tubo e suporte de sonda
Coletor de fibra: Filtro de membrana Millipore, de éster de celulose
Bomba rotativa TCR TECORA 0,20 à 30 l/min
Termômetro Salvterm 700
Tubo estático de Pitot HT Dwyer, modelo M-400-132-S, escala:2-46m/s, 0-132mmCA, 8" conectado ao manômetro HT Dwyer, modelo M-400-132-S, série 400
Recipientes da amostra: vedáveis
Cronômetro: Mondaine
PREPARAÇÃO DA AMOSTRA E CONTAGEM DE FIBRAS
METODOLOGIA
ABNT - NBR 13158: Avaliação de agentes químicos no ar - Coleta de fibras respiráveis inorgânicas em suspensão no ar e analise por microscopia óptica de contraste de fase - Método do filtro de mambrana.
MATERIAIS
Microscópio óptico binocular com contraste de fase Leitz Wetzlar, modelo Dialux, contendo as seguintes especificações:
Fonte de Luz, sistema Koehler e lâmpada de halogênio;
Condensador de contraste de fase, acromático (Tipo Abbé, focalizavel com abertura de diagrama centralizada para campo claro);
Platina provida de sistema para fixação da lâmina e dispositivo de deslocamento coaxial;
Objetivas para focais de 10x e 40x, acromáticas;
Gratículo de Walton-Beckett;
Evaporador de acetona Millipore
Seringas;
Pinças;
Filtro de membrana Millipore, de éster de celulose;
Lâminas e Lamínulas para microscopia;
Acetona P.A.
Triacetina P.A.
AMOSTRAGEM TYNDALOMÉTRICA
METODOLOGIA
Instrução de trabalho nº04 sob título de Supervisão mediante técnica de medição de filtros desempoeiradores e o manual técnico do aparelho Hund - Operating Instructions.
MATERIAIS
Tubo em L
Tyndalômetro Hund TM-digital
RESULTADOS E DISCUSSÃO: AMOSTRAGEM ISOCINÉTICA

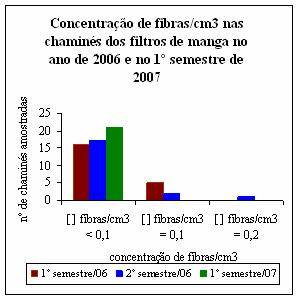

Histórico de 2006 até 06/2007 - Figura-1
A Figura-1 apresenta a [ ] de fibras/cm3 de ar nas chaminés por semestre. No 1ºsemestre/06 das 21 chaminés amostradas, 16 apresentaram [ ] menor que 0,1 fibras/cm3 e 5 apresentaram [ ] igual a 0,1 fibras/cm3. No 2ºsemestre/06, uma chaminé não foi amostrada, chamada VL/U5, das 20 chaminés amostradas, 17 apresentaram [ ] menor que 0,1 fibras/cm3, 2 apresentaram [ ] igual a 0,1 fibras/cm3 e 1 apresentou [ ] igual a 0,2 fibras/cm3, que foi na britagem secundária. No 1ºsemestre/07 todas chaminés amostradas apresentaram [ ] menor que 0,1 fibras/cm3.
Fez-se uma amostragem preliminar no centro do duto, seguida de duas amostragens definitivas na chaminé VL/U5, através do volume de ar amostrado, da área do filtro, do nº de fibras contadas, dentre outros fatores, calculou-se a concentração de fibras para cada amostra. A amostra preliminar e a 1º amostra apresentaram [ ] igual a 0,004 fibras/cm3, a 2º amostra apresentou [ ] igual a 0,003 fibras/cm3, esses valores podem ser simplificados para menores que 0,1 fibras/cm3. Os resultados foram constantes e satisfatórios, segundo a lei 6514/77 NR 15 Anexo 12 que tem por limite 2 fibras/cm3 de ar para poeira de asbestos e também o Manual do Acordo do Uso Controlado, que estipula o limite de 0,2 fibras/cm3 de ar.
AMOSTRAGEM TYNDALOMÉTRICA

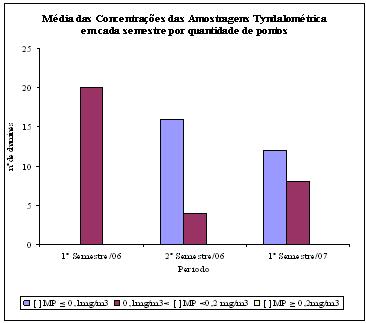

Histórico de 2006 até 06/2007 - Figura-2
Considerando que do filtro também há emissão de material particulado, fez-se a análise de [ ] de poeiras emitidas na chaminés em mg/m3 de ar através do tyndalometro, fotômetro que faz a leitura da [ ] em função do efeito tyndall. Os resultados foram satisfatórios e de acordo com o limite estabelecido no Manual do Acordo do Uso Controlado, que estipula que 0,2 mg/m3 de ar é o limite para poeiras.
CONCLUSÕES: Segundo os valores de fibras/cm3 encontrados no histórico das amostragens isocinéticas realizadas no ano de 2006 e 1º semestre de 2007, as concentrações de fibras nas chaminés de saída do ar usado no beneficiamento do amianto apresentam valores abaixo dos limites estabelecidos pela legislação brasileira, 2 fibras/cm3. Os valores também estão condizentes com os limites adotados pela própria empresa no Manual do Uso controlado, 0,2 fibras/cm3. As médias de concentrações de poeiras emitidas por semestre foram abaixo de 0,2 mg/m3 de ar, limite adotado no Manual do Uso Controlado.
AGRADECIMENTOS: Aos meus pais Paulo e Cida pela força e amor, aos meus irmãos Uli e Lo pela paciência e ao meu esposo Júnior pela dedicação e respeito.
REFERÊNCIAS BIBLIOGRÁFICA: ABNT - NBR 10700 - Planejamento de amostragem em dutos e chaminés de fontes estacionárias, Julho 1989.
ABNT - NBR 10701 - Determinação de pontos de amostragem em dutos e chaminés de fontes estacionárias, Julho 1989.
ABNT - NBR 13158 - Avaliação de Agentes Químicos no Ar - Coleta de fibras respiráveis inorgânicas em suspensão no ar e analise por microscopia óptica de contraste de fase - Método do filtro de Membrana, Maio 1994.
BRASIL, Lei nº 9.055, de 01 de Junho de 1995. Regulamentadora do Uso de Amianto no Brasil.
BRASIL, Lei nº 6.514, de 22 de Dezembro de 1977. Segurança e Medicina do Trabalho. NR 15 Anexo 12: Limites de Tolerância para poeiras minerais. Editora ATLAS S.A. São Paulo,2004.
BRASIL, Portaria Nº01, de 28 de Maio de 1991. Altera o Anexo nº 12 da Norma Regulamentadora Nº 15, que institui os "Limites de Tolerância para poeiras e minerais" asbestos.
ACORDO DO USO CONTROLADO DO AMIANTO. Minaçu, Dezembro de 2006.
ISO 10397: Emissões de fonte estacionária:Determinação de emissões de Usina de Amianto - Método por medição de contagem de fibra, Agosto de 1933.
SAMA, Instrução Técnica de trabalho nº 04: Supervisão Mediante a técnica de medição de filtros desempoeiradores, Julho 1997.
